3-Wege-Kugelhahn S4 DN40 PVC EO510 ECO 230 V
Produktinformationen "3-Wege-Kugelhahn S4 DN40 PVC EO510 ECO 230 V"
Elektrischer 3-Wege-Kugelhahn S4 DN40 aus PVC für Solaranlagen und Schwimmbadtechnik 🌞💧. Ideal zum automatischen Umschalten von Kreisläufen, z. B. zwischen Pool-Solaranlage, Filter- und Bypassleitung.
Der Kugelhahn S4 3W mit T-Kugel ist eine kompakte PVC-Armatur mit elektrisch betriebenem EO510 ECO 230 V Antrieb. Das Ventil ist chlor- und seewasserbeständig, korrosionsfrei und damit gut für Pool-, Naturpool- und Wasseraufbereitungsanlagen geeignet. Die 3-Wege-T-Kugel erlaubt flexible Verteilungen und Umschaltungen bei geringer Druckbelastung (PN3) ⚙️.
| Messbereich: | Durchflusssteuerung, kein fester Messbereich |
| Abmessungen: | DN40, Anschluss d50 (metrisch), kompakte Einbaulänge laut Datenblatt |
| Gewicht: | laut Herstellerdatenblatt |
| Material: | PVC/PVCu, Dichtungen EPDM, Sitzdichtung PTFE |
| Farbe: | grau |
| Montage: | PVCu Klebemuffe d50, elektrische Ansteuerung 230 VAC |
| Lieferumfang: | 3-Wege-Kugelhahn S4 DN40 mit T-Kugel, EO510 ECO 230 V Antrieb mit optischer Stellungsanzeige und Handnotbetätigung |
| Nennweite: | DN40 |
| Druckstufe: | PN3 |
| Schutzart: | IP65 |
| Stellzeit: | 90° in ca. 22 s |
Eigenschaften und Aufbau von 3-Wege-Kugelhahn S4 DN40 PVC EO510 ECO 230 V
Der Kugelhahn S4 3W besitzt eine T-Kugel für drei Anschlüsse und ist vollständig aus PVCu mit EPDM- und PTFE-Dichtungen aufgebaut. Der elektrische EO510 ECO Antrieb mit 230 V Versorgung sorgt für automatisches Schalten der 90°-Stellung und bietet eine optische Stellungsanzeige sowie eine Handnotbetätigung im Servicefall.
- 3-Wege-T-Kugel für flexible Umlenkung und Verteilung von Wasserströmen
- PVCu-Gehäuse, korrosionsfrei und beständig gegen Chlor- und Seewasser
- Elektrischer EO510 ECO Antrieb mit ca. 22 s Stellzeit für 90°
- Optische Stellungsanzeige und elektrische Stellungsrückmeldung
- Handnotbetätigung für Wartung und Störungen
- Schutzart IP65 für den Einsatz in feuchter Umgebung
Anwendung von 3-Wege-Kugelhahn S4 DN40 PVC EO510 ECO 230 V im Poolalltag
Im Pool- und Solarbetrieb wird der 3-Wege-Kugelhahn genutzt, um automatisch zwischen verschiedenen Leitungen umzuschalten. Typisch ist die Verteilung des Volumenstroms zwischen Solarkollektoren, Filterkreis und Bypass. Die Ansteuerung erfolgt über eine Steuerung oder Zeitschalttechnik, die den EO510 ECO Antrieb in die gewünschten Stellungen fährt.
- Ventil elektrisch an Steuerung anschließen und Endlagen definieren
- Leitungen für Solar, Filter und Bypass über die d50-Klebemuffen anbinden
- Funktion prüfen, Stellungsanzeige kontrollieren, Leitungen auf Dichtheit prüfen
Einsatzbereiche und Vorteile von 3-Wege-Kugelhahn S4 DN40 PVC EO510 ECO 230 V
Der Kugelhahn ist für private und kommunale Anlagen ausgelegt, in denen Wasserströme sicher und automatisiert geführt werden sollen. Die korrosionsfreien Materialien und die niedrige Druckstufe PN3 passen gut zu Schwimmbad- und Wasseraufbereitungssystemen, in denen moderate Drücke vorliegen ✅.
Die 3-Wege-Ausführung spart zusätzliche Ventile, reduziert Verrohrungsaufwand und erleichtert spätere Anpassungen im System. Die elektrische Stellungsrückmeldung unterstützt die Überwachung durch Gebäude- oder Poolsteuerungen.
- Private und kommunale Schwimmbad- und Wasseraufbereitungsanlagen
- Naturpools und Fischzuchtanlagen
- Bewässerungs- und Kühlanlagen
- Wasserspiele wie Brunnen, Wasserfälle und Fontänen
- Regelarmatur für Gegenstromanlagen
Geeignete Pooltypen und Rohrsysteme
Der 3-Wege-Kugelhahn S4 DN40 eignet sich für gängige druckführende PVC-Rohrsysteme im Pool- und Wasserbereich. Durch die PVCu-Klebemuffen d50 lässt sich der Kugelhahn einfach in bestehende metrische Leitungen integrieren.
- Gartenpools und eingelassene Schwimmbecken
- Hallenbäder und Hotelpools
- Naturpools mit PVC-Leitungen
- Filter- und Solarkreise mit d50-PVC-Rohr (metrisch)
Pflege und Wartung
Der Kugelhahn benötigt wenig Wartung, sollte aber in regelmäßigen Abständen visuell kontrolliert werden. Die Handnotbetätigung bietet die Möglichkeit, das Ventil bei Bedarf ohne elektrische Ansteuerung zu bewegen.
- Regelmäßig auf Dichtheit und Korrosionsfreiheit der Anschlüsse prüfen
- Beweglichkeit der T-Kugel gelegentlich testen
- Antrieb trocken und vor Spritzwasser geschützt montieren
FAQ zu 3-Wege-Kugelhahn S4 DN40 PVC EO510 ECO 230 V
Frage: Für welche Anwendungen ist dieser 3-Wege-Kugelhahn besonders geeignet?
Antwort: Er ist ideal für Pool-Solaranlagen, Filter-Bypässe, Gegenstromanlagen sowie Bewässerungs- und Kühlanlagen mit PVC-Rohrleitungen DN40/d50 bei niedrigen Drücken bis PN3.
Frage: Kann der Kugelhahn auch mit Meerwasser oder stark chloriertem Wasser betrieben werden?
Antwort: Ja, das PVCu-Gehäuse mit EPDM- und PTFE-Dichtungen ist chlor- und seewasserbeständig und damit für Salzwasserpools und Meerwasseranwendungen geeignet.
Frage: Welche Spannungsversorgung benötigt der EO510 ECO Antrieb?
Antwort: Der elektrische Antrieb arbeitet mit 230 VAC. Die Verdrahtung erfolgt gemäß Schaltplan des Herstellers durch eine fachkundige Person.
Frage: Wie schnell schaltet der Kugelhahn zwischen den Stellungen?
Antwort: Die Stellzeit für eine 90°-Drehung beträgt etwa 22 Sekunden. Damit eignet sich die Armatur gut für Regel- und Umschaltaufgaben in der Poolhydraulik.
Frage: Wie wird der Kugelhahn in das Rohrsystem eingebunden?
Antwort: Die Anschlüsse sind als PVCu-Klebemuffen d50 (metrisch) ausgeführt. Der Einbau erfolgt mit geeigneten PVC-Klebern und sauber entgrateten Rohrenden nach den Vorgaben des Herstellers.
Anmelden
Kunden haben sich ebenfalls angesehen

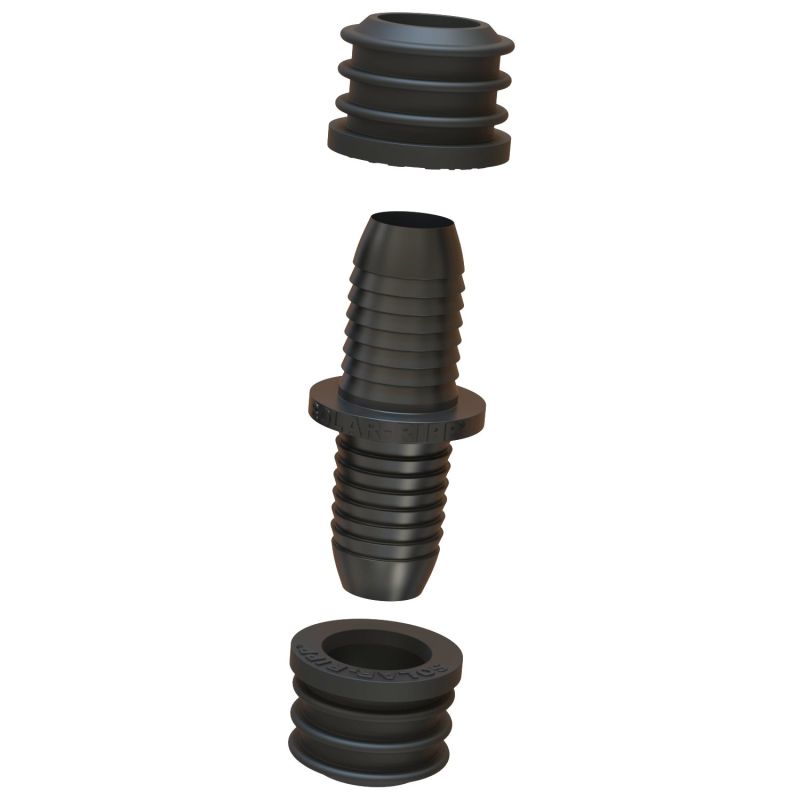

Das SOLAR-RIPP Reparatur-Set ist die einfache Lösung für kleine Beschädigungen am 25-mm-Solarrohr 💧. Damit reparierst du Leckstellen und kannst deine Solarfläche bei Bedarf sogar verlängern ☀️ – ganz ohne Werkzeug. Eigenschaften und Aufbau Das SOLAR-RIPP Reparatur-Set ist ein Solarabsorber-Bestandteil für Solarrohre, Solarschläuche oder Rippenschläuche mit 25 mm Außendurchmesser. Es besteht aus passgenauen Kunststoff- und Elastomer-Teilen, die per Steckverbindung montiert werden. Durch die gummiartigen Dichtelemente und die formstabile Kunststoffgeometrie stellst du eine dichte, mechanisch stabile Verbindung der 25-mm-Leitung her. Einsatzbereich in der Solarabsorber-Anlage Du nutzt das Reparatur-Set, um kleine Schadstellen im Solarrohr zu beheben oder einzelne Rohrstücke auszutauschen. Gleichzeitig kannst du damit die Solarfläche um ein weiteres Rohrsegment verlängern. Defektes Rohrstück im beschädigten Bereich heraustrennen Rohrenden gerade und gratfrei zuschneiden Reparatur-Set auf die Rohrenden stecken und bündig ausrichten Verbindung kurz unter Betriebsdruck auf Dichtheit prüfen Vorteile des SOLAR-RIPP Reparatur-Sets Mit dem Reparatur-Set musst du nicht den kompletten Strang austauschen, sondern kannst gezielt beschädigte Abschnitte erneuern. Die werkzeuglose Steckmontage spart Zeit und reduziert Stillstand. Schnelle Reparatur kleiner Beschädigungen am Solarrohr Geeignet für 25-mm-Solarrohre, Solarschläuche und Wellschläuche Steckverbindung ohne Spezialwerkzeug montierbar Ermöglicht auch die Verlängerung der bestehenden Solarfläche Hohe UV-Beständigkeit für den dauerhaften Einsatz im Außenbereich Material und Beständigkeit Das Reparatur-Set besteht aus UV-stabilen Kunststoffen und gummiartigen Dichtungselementen. Es ist für die dauerhafte Belastung im Solarabsorber-Bereich ausgelegt. Material: Kunststoff, Gummi / Elastomer Farbe: schwarz, optisch passend zu SOLAR-RIPP Solarrohren UV-Beständigkeit: extrem hoch Verbindungstyp: werkzeuglose Steckverbindung Durchmesser: passend für Leitungen mit 25 mm Außendurchmesser
