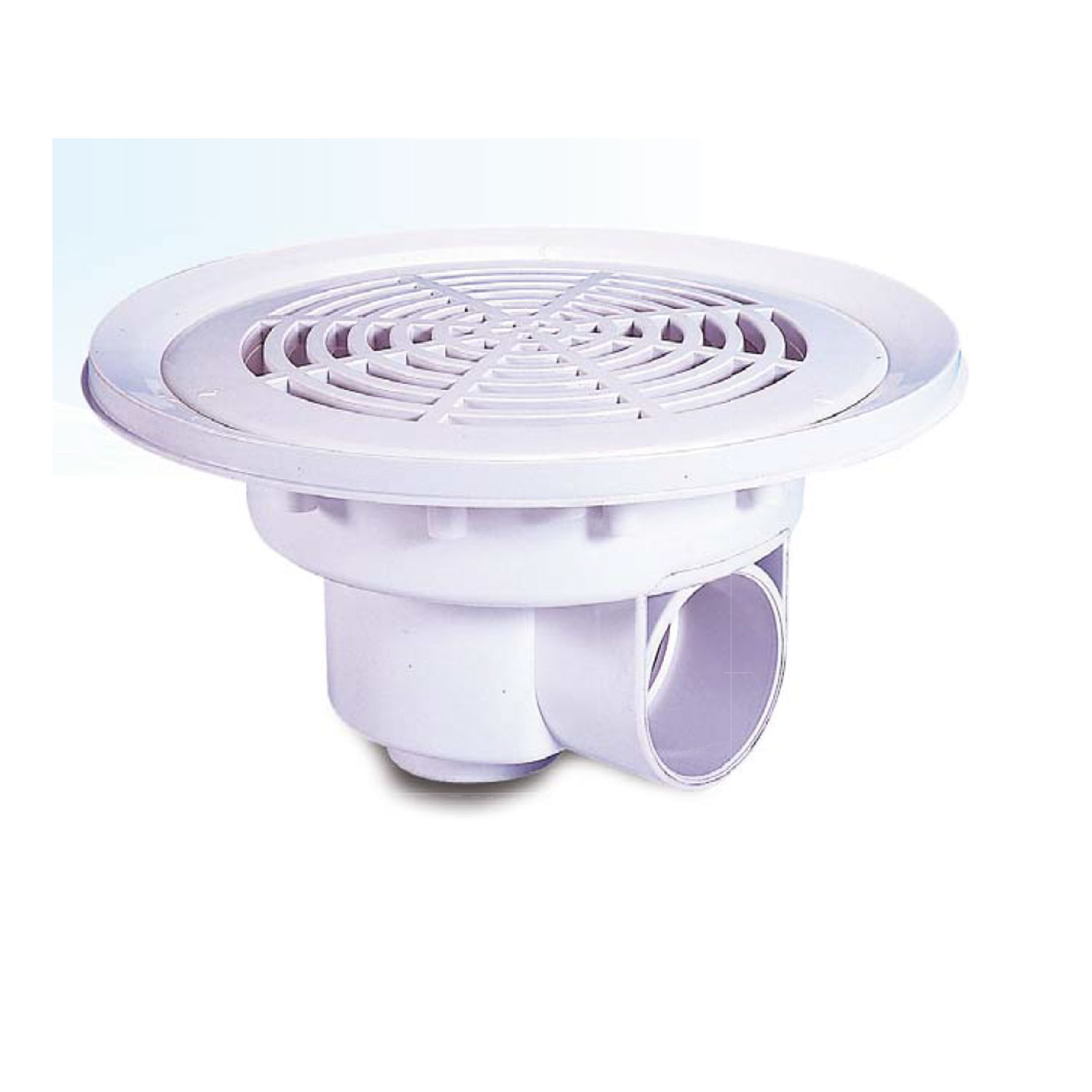

Aqualux Bodenablauf Vitalia für Folienbecken

Der Astral Bodenablauf mit 230 mm Durchmesser ist für Folienbecken geeignet und unterstützt die zuverlässige Ableitung und Umwälzung des Poolwassers. Der Bodenablauf besteht aus weißem ABS und verfügt über einen seitlichen 2-Zoll-Anschluss sowie einen verschlossenen unteren Abgang. Der untere Abgang hat ein 1 1/2-Zoll-Innengewinde und kann bei Bedarf geöffnet werden. Der Bodenablauf wird inklusive Flansch, Dichtungen und Befestigungsschrauben geliefert.Weißer Astral Bodenablauf aus ABS für Folienbecken, 230 mm Durchmesser und maximal 13 m³/h Durchflussmenge. Mit seitlichem 2-Zoll-Innengewinde, verschlossenem 1 1/2-Zoll-Unterabgang sowie Flansch, Dichtungen und Schrauben. Technische Daten im Überblick Produktart Bodenablauf für Folienbecken Marke Astral Material ABS Farbe Weiß Durchmesser 230 mm Seitlicher Abgang 2 Zoll Innengewinde Unterer Abgang 1 1/2 Zoll Innengewinde, verschlossen und bei Bedarf zu öffnen Maximale Durchflussmenge 13 m³/h Lieferumfang Bodenablauf mit Flansch, Dichtungen und Schrauben Eigenschaften und Aufbau des Astral Bodenablaufs 230 mm Der Bodenablauf besteht aus weißem ABS und ist für den Einbau in Folienbecken vorgesehen. Der Durchmesser beträgt 230 mm. Für den Anschluss an die Poolverrohrung steht seitlich ein 2-Zoll-Innengewinde zur Verfügung. Zusätzlich besitzt der Bodenablauf einen unteren Abgang mit 1 1/2-Zoll-Innengewinde. Dieser ist ab Werk verschlossen und kann bei Bedarf geöffnet werden. Für Folienbecken geeignet Robustes ABS in Weiß 230 mm Durchmesser Seitlicher Anschluss mit 2-Zoll-Innengewinde Verschlossener unterer Abgang mit 1 1/2-Zoll-Innengewinde Maximale Durchflussmenge von 13 m³/h Inklusive Flansch, Dichtungen und Schrauben Anwendung des Astral Bodenablaufs im Poolalltag Der Bodenablauf wird im Bodenbereich eines geeigneten Folienbeckens eingebaut und an die Poolverrohrung angeschlossen. Die Montage muss fachgerecht und entsprechend dem Aufbau des Beckens erfolgen. Einbauposition und Beckenkonstruktion prüfen. Rohranschluss und benötigte Anschlussrichtung festlegen. Bodenablauf mit den mitgelieferten Dichtungen und dem Flansch montieren. Seitlichen Anschluss mit der passenden 2-Zoll-Verrohrung verbinden. Unteren Abgang nur bei Bedarf und gemäß Einbauplanung öffnen. Nach der Montage alle Verbindungen auf Dichtheit prüfen. Einsatzbereiche und Vorteile des Astral Bodenablaufs Der Bodenablauf eignet sich für private Folienbecken und Poolanlagen, bei denen eine Bodenentwässerung oder zusätzliche Wasserführung vorgesehen ist. Die zwei möglichen Abgänge bieten je nach Einbausituation flexible Anschlussmöglichkeiten. Folienbecken im privaten Gartenpool Poolneubau und Austausch eines passenden Bodenablaufs Anschluss an eine geeignete Poolverrohrung Wasserführung über den seitlichen oder unteren Abgang Geeignete Becken und Anschlüsse Der Astral Bodenablauf ist für Folienbecken mit passender Einbauöffnung und geeigneter Verrohrung vorgesehen. Prüfe vor dem Einbau den Durchmesser von 230 mm sowie die benötigten Gewindeanschlüsse. Folienbecken mit passender Aufnahme Seitliche Verrohrung mit 2-Zoll-Anschluss Optional nutzbarer unterer Anschluss mit 1 1/2-Zoll-Innengewinde Poolanlagen mit einer maximalen Durchflussmenge von bis zu 13 m³/h Montage und Sicherheit Die Montage des Bodenablaufs sollte durch eine fachkundige Person erfolgen. Achte auf korrekt sitzende Dichtungen, gleichmäßig angezogene Schrauben und eine vollständig dichte Verbindung. Die angegebene maximale Durchflussmenge von 13 m³/h darf nicht überschritten werden. FAQ zum Astral Bodenablauf 230 mm für Folienbecken Frage: Für welche Becken ist der Bodenablauf geeignet? Antwort: Der Astral Bodenablauf ist für Folienbecken mit passender Einbauöffnung vorgesehen. Vor der Montage müssen die Maße und Anschlüsse geprüft werden. Frage: Welche Anschlüsse besitzt der Bodenablauf? Antwort: Der Bodenablauf verfügt über einen seitlichen 2-Zoll-Anschluss mit Innengewinde. Der untere Abgang hat ein 1 1/2-Zoll-Innengewinde und ist zunächst verschlossen. Frage: Kann der untere Abgang geöffnet werden? Antwort: Ja. Der untere Abgang kann bei Bedarf geöffnet werden. Dies sollte nur entsprechend der Einbauplanung und fachgerecht erfolgen. Frage: Wie groß ist der Bodenablauf? Antwort: Der Bodenablauf hat einen Durchmesser von 230 mm. Frage: Wie hoch ist die maximale Durchflussmenge? Antwort: Die maximale Durchflussmenge beträgt 13 m³/h. Frage: Was ist im Lieferumfang enthalten? Antwort: Geliefert werden der Bodenablauf aus ABS, der Flansch, die benötigten Dichtungen und die Befestigungsschrauben.

Der Ocean Bodenablauf M5 deluxe ist ein Einbauteil der Schwimmbadtechnik zur sicheren Wasserabführung über den Beckenboden. Er wird in Folien- und Polyesterbecken eingesetzt und dient als Ansaugstelle auf der Saugseite der Pumpe. Durch die flache Abdeckung und die DIN-konforme Ausführung unterstützt der Bodenablauf eine normgerechte Installation nach aktueller DIN 16713 und trägt zur Unfallverhütung im Becken bei. Technische Daten im Überblick Produktkategorie:Bodenablauf für Schwimmbecken Serie:Ocean M5 deluxe Geeignete Becken:Folien- und Polyesterbecken Abdeckung:flache Abdeckung mit Schraubbefestigung Gewindeeinsätze:M5 A4 (Edelstahl SS316) Anschluss:2" Innengewinde Maximale Durchflussmenge:ca. 15 m³/h Montage:Flanschanschluss mit Schraubenset und Dichtsatz Normhinweis:für Installationen nach DIN 16713 (private Schwimmbäder) Lieferumfang:Bodenablauf M5 deluxe, flache Abdeckung, 2"-Innengewinde, Flansch-Schraubenset, Dichtsatz Eigenschaften und Aufbau von Ocean Bodenablauf M5 deluxe Der Ocean Bodenablauf M5 deluxe besteht aus einem Gehäuse mit 2"-Innengewinde und einer flachen Abdeckung. M5-Gewindeeinsätze aus Edelstahl A4 (SS316) sorgen für korrosionsbeständige Schraubverbindungen im Flanschbereich. Die flache Abdeckung reduziert Stolperkanten und ermöglicht eine bündige Integration im Beckenboden. Dichtsatz und Flansch-Schraubenset gehören zum Lieferumfang und unterstützen eine dichte Verbindung zur Beckenhaut. flache Abdeckung für bequemen Stand im Becken M5-Edelstahlgewindeeinsätze für dauerhafte Verschraubung 2"-Innengewinde für den Anschluss an die Saugleitung Dichtsatz und Flansch-Schrauben inklusive für Folien- und Polyesterbecken geeignet Anwendung von Ocean Bodenablauf M5 deluxe im Poolalltag Der Bodenablauf wird beim Bau oder bei der Sanierung im Beckenboden eingebaut und mit der Saugleitung der Filteranlage verbunden. Er ermöglicht das Ablassen von Wasser über den Boden und kann als zusätzliche Ansaugstelle in der Hydraulik dienen. Einbauposition im Beckenboden nach hydraulischen Vorgaben festlegen Bodenablaufgehäuse einbauen und mit der Saugleitung verbinden Flansch mit Dichtung und M5-Schrauben am Becken anziehen Abdeckung montieren und bündigen Sitz prüfen Einsatzbereiche und Vorteile von Ocean Bodenablauf M5 deluxe Der Bodenablauf M5 deluxe eignet sich für private Schwimmbäder, in denen die Saugseite der Pumpe über Bodenabläufe ergänzt werden soll. Nach DIN 16713 müssen bei Verwendung von Bodenabläufen auf der Saugseite zwei Bodenabläufe im Abstand von mindestens 1 m installiert werden. private Folien- und Polyesterbecken Becken mit zusätzlicher Bodenansaugung Schwimmbecken, in denen Wasser über den Boden abgelassen werden soll Geeignete Pooltypen und Normvorgaben Der Ocean Bodenablauf M5 deluxe ist auf private Becken nach DIN 16713 ausgelegt. Für eine normgerechte Installation sind zwei Bodenabläufe im Abstand von mindestens einem Meter auf der Saugseite der Pumpe erforderlich, um Unterdruckrisiken zu minimieren. Folienbecken mit Bodenabläufen nach DIN 16713 Polyesterbecken mit werksseitigen Einbauöffnungen Neubau- und Sanierungsprojekte im Privatbereich Pflege und Kontrolle Der Bodenablauf ist weitgehend wartungsarm. Im Rahmen der Beckenreinigung sollte die Abdeckung regelmäßig auf Ablagerungen geprüft und bei Bedarf gereinigt werden. Abdeckung bei Bedarf mit Bürste und Wasser reinigen Verschraubungen im Flanschbereich gelegentlich kontrollieren Bei Beschädigungen von Abdeckung oder Gehäuse rechtzeitig tauschen FAQ zu Ocean Bodenablauf M5 deluxe Frage: Für welche Becken ist der Ocean Bodenablauf M5 deluxe geeignet? Antwort: Der Bodenablauf ist für Folien- und Polyesterbecken im privaten Bereich ausgelegt und erfüllt die Anforderungen der DIN 16713. Frage: Wie viele Bodenabläufe müssen installiert werden? Antwort: Gemäß DIN 16713 müssen bei Verwendung von Bodenabläufen auf der Saugseite der Pumpe zwei Bodenabläufe im Abstand von mindestens 1 m installiert werden. Frage: Welche maximale Durchflussmenge ist zulässig? Antwort: Der Bodenablauf ist für eine maximale Durchflussmenge von etwa 15 m³/h ausgelegt. Die Pumpenleistung sollte entsprechend abgestimmt werden. Frage: Ist der Bodenablauf auch für Salzwasserpools geeignet? Antwort: Die eingesetzten Materialien, insbesondere die M5-A4-Gewindeeinsätze, sind für den Einsatz im Poolumfeld konzipiert. Maßgeblich sind die Angaben des Herstellers zur Materialverträglichkeit bei salzhaltigem Wasser. Frage: Kann der Bodenablauf nachträglich eingebaut werden? Antwort: Ein nachträglicher Einbau ist bei baulichen Maßnahmen möglich, setzt jedoch die Öffnung des Beckenbodens und eine fachgerechte Abdichtung voraus. Dies sollte durch einen Fachbetrieb erfolgen.

Hayward Bodenablauf ABS 50/63 mm Klebemuffe Weiß   Werkstoff: ABSAnschluss: KlebemuffeMaß: 50/63 mmGeeignet für: FolienbeckenFarbe: Weiß
