Ocean Bodenablauf M5 deluxe

Der Skimmer Ocean PT de Luxe mit Doppellippendichtung ist ein Einbau-Oberflächenabsauger für Schwimmbecken. Er nimmt das Oberflächenwasser auf, hält groben Schmutz im Skimmerkorb zurück und leitet das Wasser zur Filteranlage weiter. Der Skimmer gehört zur Schwimmbadtechnik der Ocean Serie und ist mit einer Doppellippendichtung ausgestattet, die für eine zuverlässige Abdichtung zwischen Skimmer und Beckenwand sorgt. Produktname: Skimmer Ocean PT de Luxe mit Doppellippendichtung Produktkategorie: Einbau-Skimmer für Pools Einsatzbereich: Oberflächenabsaugung und Wasserentnahme zur Filteranlage Serie: Ocean PT de Luxe Dichtung: Doppellippendichtung für sichere Abdichtung Material: Korrosionsbeständiger Kunststoff Farbe: Weiß, passend zu gängigen Poolarmaturen Bauart: Wand-Skimmer mit Skimmerkorb und Wehrriegel Montage: Einbau in die Poolwand, Anschluss an Saugleitung der Pumpe Lieferumfang: Skimmer Ocean PT de Luxe, Skimmerkorb, Wehrriegel, Flansch, Doppellippendichtung (je nach Ausführung) Eigenschaften und Aufbau des Skimmer Ocean PT de Luxe mit Doppellippendichtung Der Skimmer Ocean PT de Luxe besteht aus einem robusten Skimmergehäuse mit Einlauföffnung, Schwimmwehr, Skimmerkorb und Anschlussstutzen zur Verrohrung. Die Doppellippendichtung dichtet den Übergang von Skimmerflansch zur Beckenwand ab und schützt so vor Leckagen im Randbereich. Über den Schwimmwehr läuft die Wasseroberfläche in den Skimmer ein, grobe Verunreinigungen wie Blätter oder Insekten werden im Skimmerkorb gesammelt und das vorgereinigte Wasser fließt zur Schwimmbadpumpe und zum Filter. Stabiler Einbau-Skimmer der Ocean PT Serie Doppellippendichtung für verbesserten Dichtungskomfort Skimmerkorb für groben Schmutz und Laub Wehrriegel zur Regelung des Oberflächenabzugs Geeignet für den Anschluss an übliche Poolfilteranlagen Anwendung des Skimmer Ocean PT de Luxe im Poolalltag Der Skimmer Ocean PT de Luxe arbeitet während des Filterbetriebs kontinuierlich mit und sorgt für eine saubere Wasseroberfläche. Die Schwimmbadpumpe saugt das Wasser über den Skimmer an, führt es durch den Filter und leitet es über die Einlaufdüsen zurück ins Becken. Skimmer im oberen Beckenbereich nach Plan einbauen Anschluss an die Saugleitung der Pumpe herstellen Wasserstand so einstellen, dass er etwa bis zur Skimmermitte steht Skimmerkorb regelmäßig leeren, um den Durchfluss zu sichern Einsatzbereiche und Vorteile des Skimmer Ocean PT de Luxe mit Doppellippendichtung Der Skimmer Ocean PT de Luxe eignet sich für private Schwimmbecken, bei denen eine zuverlässige Oberflächenreinigung und Wasserentnahme zur Filteranlage gefragt ist. Der Skimmer entlastet den Hauptfilter, da grober Schmutz bereits im Korb abgeschieden wird. Die Doppellippendichtung unterstützt eine dichte und langlebige Verbindung zwischen Skimmer und Beckenwand, insbesondere bei Folien- oder verkleideten Becken. Gartenpools mit Sandfilteranlage Innen- und Außenpools mit fester Beckenwand Folien- und Fertigbecken mit passender Wandöffnung Geeignete Pooltypen und Oberflächen Der Skimmer Ocean PT de Luxe mit Doppellippendichtung kann in vielen gängigen Poolkonstruktionen eingesetzt werden. Wichtig sind eine abgestimmte Wandstärke und eine korrekte Einbausituation laut Herstellerangabe. Beton- oder Mauerwerksbecken mit Einbaunische Folienschwimmbecken mit Flanschmontage Fertigbecken aus GFK oder Kunststoff Pflege und Reinigung Eine regelmäßige Pflege des Skimmer Ocean PT de Luxe erhöht die Betriebssicherheit der gesamten Poolanlage. Vor allem der Skimmerkorb und der Bereich um die Dichtung sollten im Rahmen der laufenden Poolpflege beachtet werden. Skimmerkorb je nach Verschmutzung leeren und ausspülen Wehrriegel und Scharnier von Ablagerungen befreien Doppellippendichtung optisch auf Risse oder Undichtigkeiten prüfen Keine aggressiven Reinigungsmittel an Dicht- und Kunststoffflächen einsetzen FAQ zu Skimmer Ocean PT de Luxe mit Doppellippendichtung Frage: Für welche Beckenarten ist der Skimmer Ocean PT de Luxe geeignet? Antwort: Der Skimmer ist für viele Einbaupools mit fester Wandkonstruktion geeignet, darunter Beton-, Folien- und Fertigbecken. Die Kompatibilität mit der Wandstärke sollte mit den Herstellerangaben abgestimmt werden. Frage: Welchen Vorteil bietet die Doppellippendichtung? Antwort: Die Doppellippendichtung verbessert die Abdichtung im Bereich zwischen Skimmerflansch und Beckenwand und reduziert das Risiko von Leckagen, vor allem bei Folienbecken. Frage: Wie oft sollte der Skimmerkorb gereinigt werden? Antwort: Der Korb sollte je nach Verschmutzung regelmäßig geleert werden. In Zeiten mit starkem Laub- oder Pollenaufkommen empfiehlt sich eine häufigere Kontrolle. Frage: Kann der Skimmer Ocean PT de Luxe nachträglich eingebaut werden? Antwort: Ein nachträglicher Einbau ist möglich, erfordert jedoch Ausschnitte in der Beckenwand und eine sorgfältige Abdichtung. Diese Arbeiten sollten gut geplant und im Zweifel von Fachpersonal ausgeführt werden.

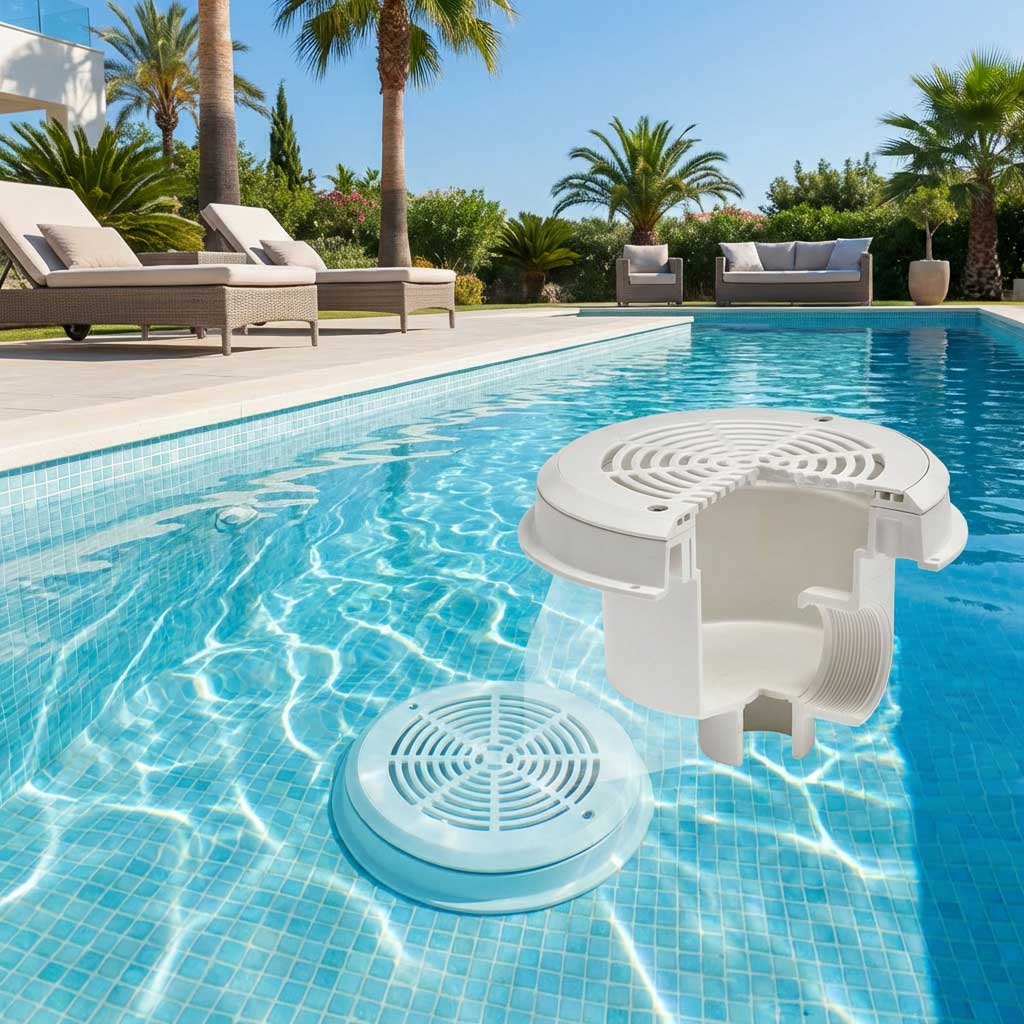

Der Ocean Bodenablauf PT aus weißem ABS mit 2"-Innengewinde ist ein Einbauteil der Schwimmbadtechnik für den Beckensumpf. Er dient als sichere Entleerungs- und Ansaugstelle im Bodenbereich von Beton- und Folienbecken und unterstützt die Wasserzirkulation und Reinigung des Schwimmbeckens. Der Bodenablauf wird fest im Beckenboden eingebaut und an die Verrohrung der Filteranlage bzw. Entleerungsleitung angeschlossen. Die Gitterabdeckung reduziert das Risiko von Ansaugunfällen und verhindert, dass größere Gegenstände in das Rohrsystem gelangen. Eigenschaften und Aufbau Der Ocean Bodenablauf PT besteht aus stabilem, weißem ABS-Kunststoff. Dieses Material ist beständig gegenüber Poolwasser, Chlor und üblicher Wasserpflege und eignet sich für den dauerhaften Einsatz im Beckenkörper. Die Konstruktion ist auf den Einbau in den Bodenbereich von Pools ausgelegt. Das 2"-Innengewinde auf der Unterseite erlaubt den Anschluss an gängige Schwimmbadrohre und Armaturen. Die Oberseite ist mit einer gelochten Abdeckung versehen, deren Form und Lochbild den Wasserzulauf ermöglichen und gleichzeitig die Öffnung abdeckt. Technische Daten im Überblick Produktkategorie:Bodenablauf für Schwimmbecken Hersteller / Serie:Ocean Bodenablauf PT Messbereich:– Abmessungen:für Bodeneinbau, passend zu Ocean-System (Herstellermaß beachten) Gewicht:leichte ABS-Ausführung Material:ABS-Kunststoff, poolwasserbeständig Farbe:weiß Anschluss:2" Innengewinde Montage:Einbetonieren bzw. Einbau in Bodenplatte mit Anschluss an Verrohrung Lieferumfang:1 Ocean Bodenablauf PT ABS weiß, 2" IG Eigenschaften und Aufbau von Ocean Bodenablauf PT ABS weiß, 2 Zoll Innengewinde Der Ocean Bodenablauf PT ist als Bodeneinbauteil mit zentralem Abgang konstruiert. Die Abdeckplatte mit Öffnungen bildet den sichtbaren Teil im Beckenboden und verteilt die Ansaugfläche, während das Gehäuse den Anschluss zur Leitungspfad der Anlage herstellt. Robuster Bodenablauf aus weißem ABS für den Beckensumpf 2"-Innengewinde zur Einbindung in das Rohrsystem Gitterabdeckung zur Reduzierung von Ansauggefahren Beständig gegenüber Chlor und typischen Poolchemikalien Geeignet für den Einbau in Beton- und Folienbecken Anwendung von Ocean Bodenablauf PT ABS weiß, 2 Zoll Innengewinde im Poolalltag Der Bodenablauf wird in der Bauphase oder bei einer grundlegenden Sanierung in die Bodenplatte des Beckens integriert. Er dient zur Wasserentnahme im unteren Beckenbereich und kann sowohl für die Filteranlage als auch für Entleerungsfunktionen genutzt werden. Position im tiefsten Beckenbereich planen Bodenablauf im Bewehrungsbereich der Bodenplatte fixieren Leitungsweg zur Filteranlage bzw. Entleerungsleitung vorsehen Bodenplatte betonieren, dabei Lage und Ausrichtung des Bodenablaufs sichern Nach Fertigstellung Dichtheit und Funktion prüfen Einsatzbereiche und Vorteile von Ocean Bodenablauf PT ABS weiß, 2 Zoll Innengewinde Der Ocean Bodenablauf wird in privaten und gewerblichen Schwimmbecken eingesetzt, in denen eine sichere Entleerung und zusätzliche Ansaugstelle im Beckenboden erforderlich ist. Er unterstützt die Durchströmung tiefer Wasserzonen und erleichtert Reinigungs- und Wartungsarbeiten. Gartenpools mit Bodenentleerung Betonbecken mit zusätzlicher Bodenansaugung Becken mit integriertem Entleerungssystem in der Bodenplatte Geeignete Pooltypen und Oberflächen Der Bodenablauf eignet sich für Becken mit massiver Bodenplatte, insbesondere Betonbecken und entsprechend vorbereitete Fertigbecken. Bei Folienauskleidungen sind die Abdichtungsvorgaben des Folienverlegers zu beachten. Betonbecken mit Betonsohle Fertige Kunststoff- oder GFK-Becken mit Bodeneinbauteilen Foliebecken mit fachgerechter Abdichtung am Bodenablauf Pflege und Reinigung Der sichtbare Teil des Bodenablaufs sollte im Rahmen der Beckenreinigung von Ablagerungen befreit werden. Eine gute Sichtkontrolle trägt dazu bei, Ansammlungen von Schmutz oder Algen am Gitter zu vermeiden. Abdeckung regelmässig mit Bürste oder Wischer reinigen Keine scharfkantigen Werkzeuge verwenden Bei Arbeiten an der Hydraulik Sicherheitshinweise des Herstellers beachten FAQ zu Ocean Bodenablauf PT ABS weiß, 2 Zoll Innengewinde Frage: In welchen Becken kann der Ocean Bodenablauf PT eingesetzt werden? Antwort: Der Bodenablauf ist für Becken mit massiver Bodenplatte, vor allem Betonbecken, geeignet. In Folien- und Fertigbecken kann er verwendet werden, wenn Einbau und Abdichtung entsprechend vorgesehen sind. Frage: Welchen Anschluss besitzt der Bodenablauf? Antwort: Auf der Unterseite steht ein 2"-Innengewinde zur Verfügung, über das der Ablauf in das Rohrsystem eingebunden wird. Frage: Kann der Bodenablauf nachträglich eingebaut werden? Antwort: Ein nachträglicher Einbau in bestehende Bodenplatten ist nur mit größerem baulichem Aufwand möglich. Der Einbau wird in der Regel während der Herstellung der Bodenplatte vorgesehen. Frage: Welche Funktion übernimmt der Bodenablauf im Filtersystem? Antwort: Er kann als zusätzliche Ansaugstelle für die Filteranlage oder als Entleerungsanschluss genutzt werden und verbessert die Durchströmung im unteren Beckenbereich. Frage: Welche Sicherheitsaspekte sind zu beachten? Antwort: Die Gitterabdeckung reduziert Risiken durch Ansaugkräfte. Bei der Planung sollten jedoch die gültigen Normen und Empfehlungen für Bodenabläufe und Saugstellen beachtet werden.

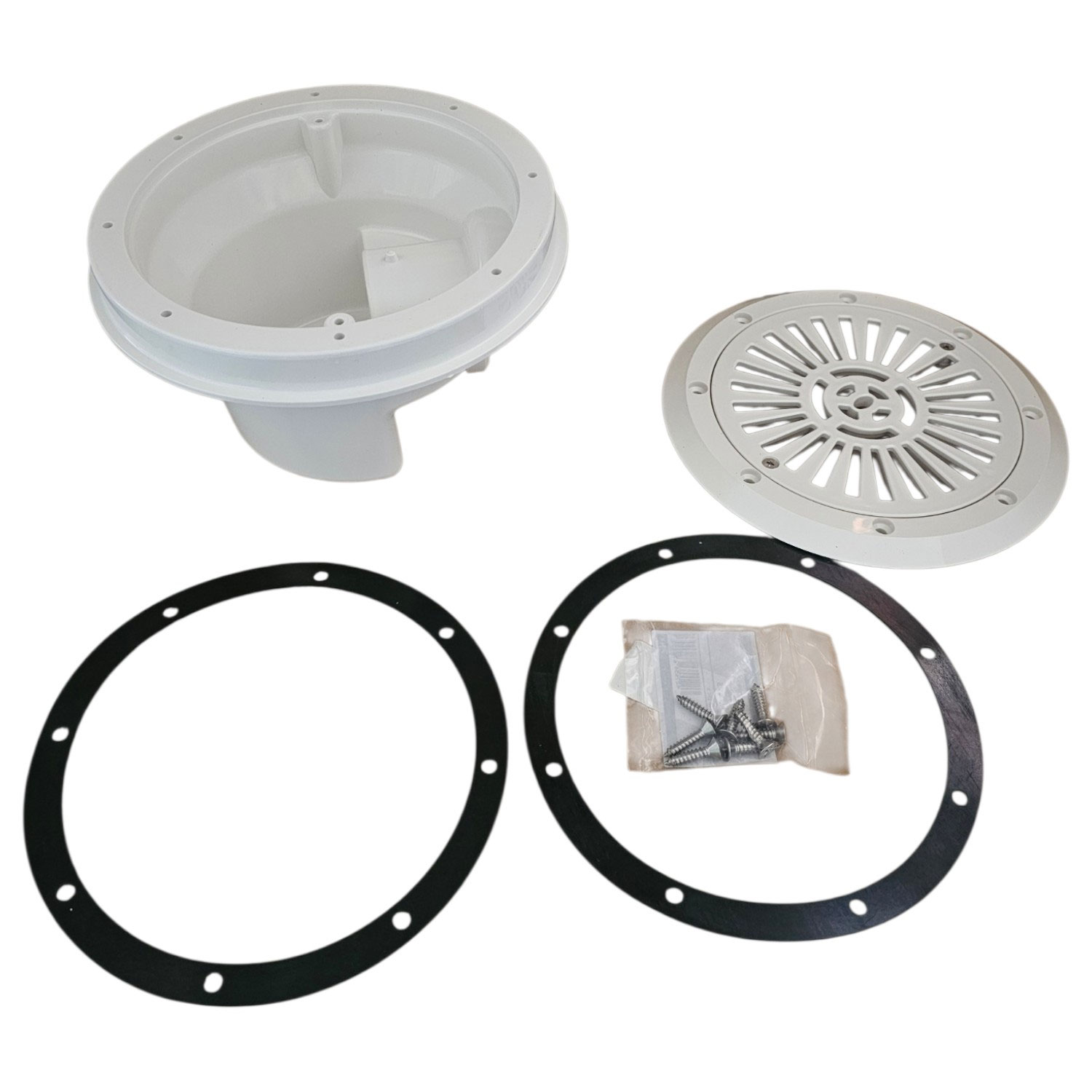

Der Bodenablauf besteht aus weißem ABS hat einen seitlichen 2 Zoll Abgang und einen Abgang  1 1/2 Zoll der verschlossen ist und bei Bedarf geöffnet werden kann . Der Bodenablauf wird komplett mit Flansch Dichtungen und Schrauben geliefert Material ABS Durchmesser 230 mm unterer Abgang 1 1/2 Zoll   Innengewinde seitlicher Abgang  2 Zoll   Innengewinde max Durchflussmenge  13 m³/h   Gemäß neuer DIN 16713 für private Schwimmbäder müssen zur Unfallverhütung, bei Verwendung von Bodenabläufen auf der Saugseite der Pumpe, 2 Bodenabläufe im Abstand von mindestens 1 m installiert werden

Mini Bodenablauf aus ABS – Perfekte Lösung für Ihre WasseranlagenDer Mini Bodenablauf aus ABS mit einem Durchmesser von 175 mm ist die ideale Wahl für alle, die Wert auf Sicherheit und Effizienz legen. Egal, ob Sie ihn in einem Whirlpool oder einem kleinen Schwimmbecken einsetzen möchten, dieser Bodenablauf gewährleistet eine optimale Wasserableitung und trägt zur Sicherheit Ihrer Badelandschaft bei.Wichtige Details und technische Daten Durchmesser: 175 mm Abgang: Seitlich Gewinde: 2“ Innengewinde Material: Weißes ABS mit Gitter am Flansch Ansauggeschwindigkeit: 0,5 m/s Durchflussmenge: 11 m³/h Maximaler Lochdurchmesser: kleiner 8 mm (entsprechend den Normen) Befestigung: Schrauben mit M5-Gewinde und Gewindehülsen aus Messing Gesamthöhe: 117 mm Außendurchmesser: 175 mm Normen: Gemäß DIN 16713 für private Schwimmbäder Detaillierte BeschreibungDer Mini Bodenablauf aus festem ABS ist für den Einsatz in Whirlpools und kleinen Schwimmbecken konzipiert und besticht durch sein durchdachtes Design. Mit einer Ansauggeschwindigkeit von 0,5 m/s und einer Durchflussmenge von 11 m³/h sorgt er dafür, dass Ihr Wasser stets sauber und angenehm bleibt.Die Konstruktion aus robustem, weißem ABS gewährleistet Langlebigkeit und Widerstandsfähigkeit gegenüber chemischen Einflüssen. Der Gitterflansch bietet zusätzlichen Schutz und verhindert, dass größere Objekte in das Abflusssystem gelangen. Die Installation erfolgt unkompliziert und sicher dank der hochwertigen Messing-Gewindehülsen, die eine feste Verbindung gewährleisten.Besonders wichtig ist die Einhaltung der neuen DIN 16713, die vorschreibt, dass zur Unfallverhütung zwei Bodenabläufe auf der Saugseite der Pumpe in einem Abstand von mindestens einem Meter installiert werden müssen. Mit diesem Produkt sind Sie also bestens gerüstet, um allen Vorschriften gerecht zu werden und gleichzeitig die Sicherheit zu erhöhen. Sichern Sie sich jetzt den Mini Bodenablauf aus ABS! Schaffen Sie eine sichere und effektive Wasserabführung in Ihrem Schwimmbereich. Überzeugen Sie sich von der Qualität und Leistung unseres Produkts.
