Sandfilteranlage PURE S 510 mit InverMaster 20

Der PP Ablasshahn 3/4 Zoll AG x 20 mm Schlauchtülle ist ein kompaktes Ablassventil für Pool-, Filter- und Technikleitungen. Er eignet sich für private Pools, Gartenpools sowie kleine Technikinstallationen, bei denen Wasser sicher und kontrolliert abgelassen werden soll. Das Ventil gehört zur Produktkategorie Schwimmbadtechnik und Poolzubehör für Leitungen. Eigenschaften und Aufbau Der Ablasshahn besteht aus robustem PP (Polypropylen) in schwarzer Ausführung und ist für den Einsatz in Poolleitungen ausgelegt. Über das 3/4 Zoll Außengewinde wird das Ventil in passende Anschlüsse eingeschraubt, an der 20 mm Schlauchtülle wird ein Schlauch zur Wasserabführung befestigt. Mit einem Arbeitsdruck von PN 4 ist der Hahn für typische Druckverhältnisse in Pool- und Filterleitungen geeignet. Die kompakte Bauform mit einer Gesamtlänge von 90 mm erleichtert die Integration in enge Technikbereiche. Technische Daten im Überblick Produktkategorie Ablassventil / Absperrhahn für Poolleitungen Anschluss 3/4 Zoll Außengewinde x 20 mm Schlauchtülle Gesamtlänge ca. 80 mm Material PP (Polypropylen) Farbe Schwarz Typ Ablassventil, Absperrhahn Arbeitsdruck PN 4 Montage Einschrauben über 3/4 Zoll AG, Anschluss eines 20 mm Schlauchs an der Tülle Einsatzbereich Ablassen von Wasser aus Pool-, Filter- und Technikleitungen Hersteller ELYSEE Rohrsysteme GmbH Eigenschaften und Aufbau von PP Ablasshahn 3/4 Zoll AG x 20 mm Schlauchtülle Der Ablasshahn ist als einfach schaltbares Ventil für Wasserleitungen im Poolbereich konzipiert. Das PP-Gehäuse ist korrosionsbeständig und für den wiederholten Einsatz an Pool-, Filter- und Technikleitungen ausgelegt. Stabile Ausführung aus PP (Polypropylen) für den Einsatz an Poolleitungen 3/4 Zoll Außengewinde für gängige Anschlüsse in der Schwimmbadtechnik 20 mm Schlauchtülle zum Anschluss eines Ablaufschlauchs Kompakte Bauform mit ca. 80 mm Länge für enge Einbauorte Ausgelegt für Arbeitsdruck PN 4 in typischen Pool- und Filterkreisläufen Anwendung von PP Ablasshahn 3/4 Zoll AG x 20 mm Schlauchtülle im Poolalltag Der Ablasshahn wird fest in die Pool-, Filter- oder Technikleitung integriert, um Wasser gezielt ablassen zu können. Über die Schlauchtülle wird ein 20 mm Schlauch angeschlossen, der das Wasser sicher zu einem Abfluss oder in den Garten führt. Ventil an geeigneter Stelle in die Leitung einschrauben 20 mm Schlauch auf die Tülle aufschieben und sichern Zum Ablassen des Wassers Ventil öffnen und Wasser kontrolliert abführen Nach dem Ablassen Ventil wieder schließen, um den Leitungsbetrieb herzustellen Einsatzbereiche und Vorteile von PP Ablasshahn 3/4 Zoll AG x 20 mm Schlauchtülle Der Ablasshahn eignet sich für alle typischen Ablasspunkte in Poolinstallationen. Er unterstützt Wartungsarbeiten, Winterentleerungen und das gezielte Ablassen von Wasser aus Filterleitungen und Technikstrecken. Durch die klare Trennung von Leitung und Ablaufschlauch wird das Wasser kontrolliert abgeführt und ungewollte Leckagen werden vermieden. Gartenpools und Einbaupools Filterkreisläufe und Technikräume Leitungsabschnitte an Skimmern, Filtern und Pumpen Geeignete Pooltypen und Leitungsbereiche Der PP Ablasshahn ist für gängige Poolinstallationen mit 3/4 Zoll Anschlüssen und 20 mm Schlauchsystemen geeignet. Er wird vor allem in Druck- und Rücklaufleitungen eingesetzt, in denen ein Arbeitsdruck bis PN 4 vorliegt. Aufstellpools mit Kunststoffleitungen Einbaupools mit Technikschacht Filter- und Pumpenleitungen mit 3/4 Zoll Gewindeanschlüssen Technikleitungen in kleinen Schwimmbädern und Gartenpools Pflege und Reinigung Der Ablasshahn ist wartungsarm. Für einen dauerhaft leichten Betrieb sollten Ventil und Schlauchtülle regelmäßig auf Schmutzablagerungen und Dichtheit geprüft werden. In regelmäßigen Abständen Leitungswasser kurz durch das geöffnete Ventil laufen lassen Schlauchtülle und Anschlussbereich von Verschmutzungen befreien Dichtstellen und Gewinde bei Bedarf kontrollieren und nachziehen Keine aggressiven Reinigungsmittel verwenden, klare Spülung mit Wasser ist ausreichend FAQ zu PP Ablasshahn 3/4 Zoll AG x 20 mm Schlauchtülle Frage: Für welche Leitungen ist der PP Ablasshahn geeignet? Antwort: Der Ablasshahn ist für Pool-, Filter- und Technikleitungen mit 3/4 Zoll Anschlüssen und 20 mm Schläuchen ausgelegt. Er dient zum kontrollierten Ablassen von Wasser. Frage: Welcher Schlauch passt auf die Schlauchtülle? Antwort: Die Schlauchtülle ist für Schläuche mit 20 mm Innendurchmesser vorgesehen. Der Schlauch sollte sicher aufgesteckt und bei Bedarf mit einer Schelle gesichert werden. Frage: Welchen Arbeitsdruck kann der Ablasshahn aufnehmen? Antwort: Der Ablasshahn ist für einen Arbeitsdruck bis PN 4 ausgelegt und damit für übliche Pool- und Filterleitungen geeignet. Frage: Wie wird der Ablasshahn montiert? Antwort: Das Ventil wird über das 3/4 Zoll Außengewinde in einen passenden Anschluss eingeschraubt. Anschließend wird ein 20 mm Schlauch auf die Tülle gesteckt. Frage: Muss der Ablasshahn gewartet werden? Antwort: Der Ablasshahn ist weitgehend wartungsarm. Es reicht aus, Ventil, Dichtstellen und Schlauchtülle regelmäßig auf Sauberkeit und Dichtheit zu prüfen. Frage: Kann der Ablasshahn für das Entleeren des Pools genutzt werden? Antwort: Der Ablasshahn eignet sich zum Ablassen von Wasser aus Leitungsabschnitten und Filterstrecken. Für das vollständige Entleeren eines Pools sollte die Gesamtanlage und die örtlichen Vorgaben beachtet werden.

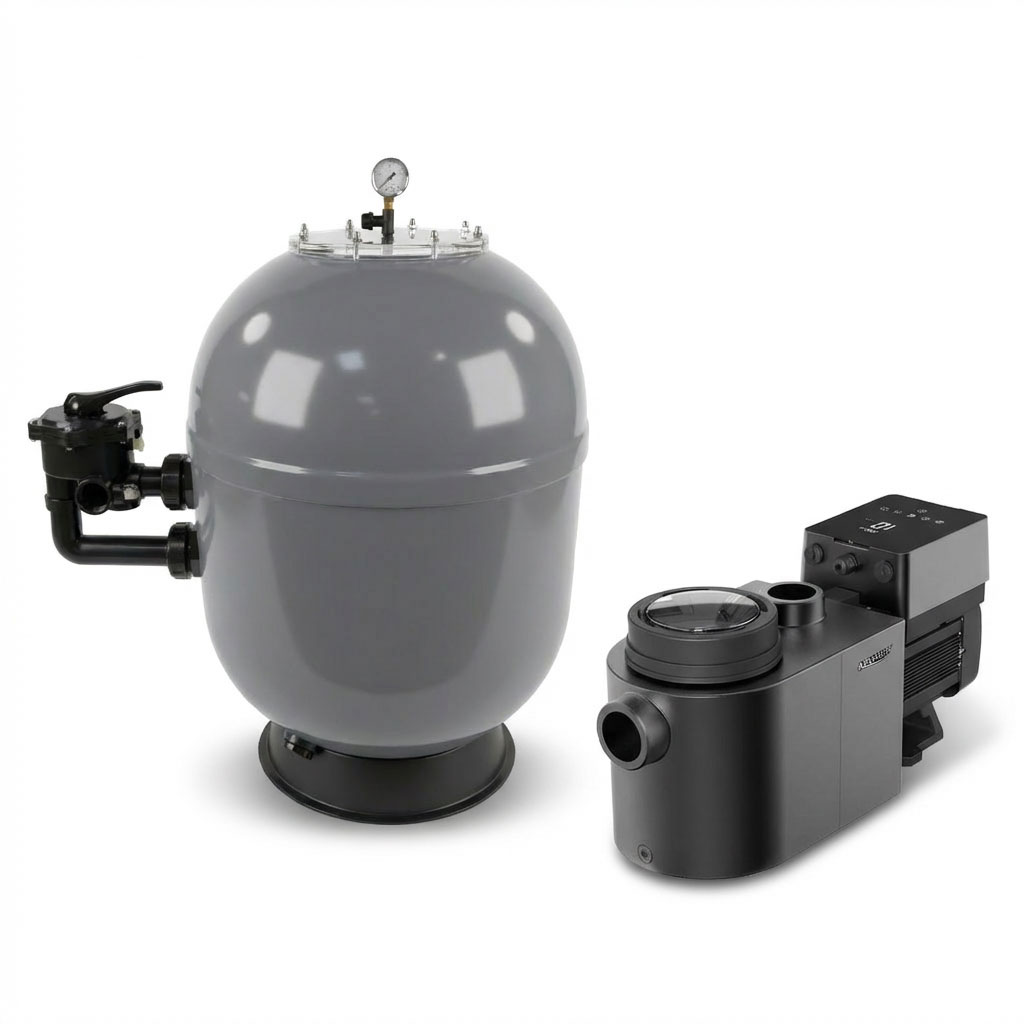

Kompakte Sandfilteranlage für private Pools, bestehend aus Sandfilterkessel Inverquark PURE S 510 mit 6‑Wege-Ventil und der invertergeregelten Schwimmbadpumpe InverPro IP20. Ideal für Becken mit mittlerem Volumen, die Wert auf leisen, energieeffizienten Betrieb legen. Die Sandfilteranlage PURE S 510 mit InverPro IP20 kombiniert einen glasfaserverstärkten 510‑mm‑Filterkessel mit einer modernen Inverterpumpe. Der Filterkessel bietet ausreichend Volumen für bis zu 100 kg Filtersand oder etwa 85 kg Filterglas (nicht im Lieferumfang) und verfügt über ein klassisches 6‑Wege-Ventil. Die InverPro IP20 arbeitet mit InverSilence‑Technologie, passt ihre Drehzahl automatisch an den Bedarf an und senkt Geräuschpegel und Energieverbrauch deutlich. Produktart:Sandfilteranlage (Filterkessel + Filterpumpe) Filterkessel:Inverquark PURE S 510, glasfaserverstärkt Kesseldurchmesser:ca. 510 mm Filtermedium Sand:max. ca. 100 kg (nicht im Lieferumfang) Filtermedium Glas:max. ca. 85 kg (nicht im Lieferumfang) Ventil:seitlich montiertes 6‑Wege-Umschaltventil (Filtern, Rückspülen, Nachspülen, Zirkulieren, Entleeren, Geschlossen) Pumpe:InverPro IP20 Inverter‑Filterpumpe Max. Durchfluss Pumpe:ca. 19,4 m³/h, einstellbarer Bereich ca. 5 – 20 m³/h Spannung Pumpe:230 V, 50/60 Hz Aufnahmeleistung Pumpe:bis ca. 0,75 kW (invertergeregelt) Technologie Pumpe:InverSilence, Permanentmagnet‑Synchronmotor, drehzahlgeregelt Steuerung Pumpe:Touchdisplay, WiFi/App‑Anbindung, variabler Leistungsbereich (typisch 30 – 120 % je nach Einsatz) Salzwassertauglichkeit:geeignet für Salzgehalte bis ca. 0,5 % Einsatzbereich:private Skimmerpools mit mittlerem Beckenvolumen Lieferumfang:Filterkessel PURE S 510 mit 6‑Wege-Ventil, Filterpumpe InverPro IP20, ohne Sand/Filterglas, ohne Verrohrungsmaterial Eigenschaften und Aufbau der Sandfilteranlage PURE S 510 mit InverPro IP20 Der Filterkessel PURE S 510 besteht aus einem glasfaserverstärkten Behälter mit UV‑beständiger Beschichtung, der für eine lange Lebensdauer im Poolbetrieb ausgelegt ist. Über das 6‑Wege-Ventil werden die Betriebsarten Filtern, Rückspülen, Nachspülen, Zirkulieren, Entleeren und Geschlossen eingestellt. Die InverPro IP20 nutzt InverSilence‑Technologie mit Permanentmagnet‑Synchronmotor und Invertersteuerung. Die Pumpe kann ihre Leistung stufenlos anpassen und dadurch Geräuschpegel und Stromverbrauch deutlich reduzieren. Die Bedienung erfolgt über ein integriertes Touchdisplay, zusätzlich stehen WiFi‑Funktionen zur App‑Steuerung zur Verfügung. Glasfaserfilter mit 510 mm Durchmesser für solide Filterleistung im Privatbereich Klassisches 6‑Wege-Ventil für alle notwendigen Betriebsarten Inverterpumpe mit variabler Drehzahl für leisen und energiesparenden Betrieb Salzwassergeeignete Ausführung von Pumpe und Filterkessel Touchbedienung und App‑Steuerung zur komfortablen Einstellung der Pumpenleistung Anwendung der Sandfilteranlage im Poolalltag Im täglichen Betrieb sorgt die InverPro IP20 dafür, dass das Beckenwasser kontinuierlich durch den PURE S 510 geleitet wird. Der Sand- oder Glasfilter hält Schwebstoffe zurück, und über das 6‑Wege-Ventil wird der gewünschte Betriebsmodus gewählt. Die drehzahlgeregelte Pumpe kann für Filtration, Rückspülung oder Nachtbetrieb mit unterschiedlichen Drehzahlen gefahren werden. Filterkessel und Pumpe auf fester, waagerechter Fläche in der Technikzone aufstellen Verrohrung zwischen Skimmer/Bodenablauf, Filterkessel, Pumpe und Einlaufdüsen herstellen Kessel mit passender Menge an Filtersand oder Filterglas befüllen Pumpenleistung über Touchdisplay oder App an Beckenvolumen und Filterzeit anpassen Einsatzbereiche und Vorteile der Kombination PURE S 510 + InverPro IP20 Die Anlage ist auf private Garten- und Einbaupools mit mittlerem Wasservolumen ausgelegt. Die Kombination aus klassischem Sandfilter und moderner Inverterpumpe verbindet robuste Filtrationsleistung mit hoher Energieeffizienz. Durch den leiseren Lauf eignet sich das System besonders für Pools in Wohngebieten, in denen Geräuschentwicklung eine Rolle spielt. Gartenpools und Einbaupools mit Skimmeranlage bestehende Filteranlagen, die auf eine Inverterpumpe umgerüstet werden sollen Süß- und Salzwasserpools im zulässigen Konzentrationsbereich Geeignete Poolgrößen und Auslegung Die maximale Beckenfläche hängt von gewünschter Umwälzzeit und Rohrführung ab. Die InverPro IP20 deckt mit ihrem einstellbaren Durchflussbereich eine große Bandbreite ab und kann sowohl für geringere als auch für höhere Umwälzleistungen angepasst werden. Für eine typische Umwälzzeit von 4 bis 8 Stunden ist die Anlage für viele private Becken im mittleren Größenbereich sinnvoll einsetzbar. Becken im mittleren Volumenbereich (je nach Rohrnetz und Umwälzzeit) Filterkreise mit moderaten Leitungswegen und 2"-Verrohrung Wartung, Rückspülen und Pflege Wie bei jeder Sandfilteranlage sind regelmäßige Rückspülungen notwendig, um das Filterbett von abgelagerten Schmutzpartikeln zu befreien. Über das 6‑Wege-Ventil wird zwischen Filtern, Rückspülen und Nachspülen umgeschaltet. Die InverPro IP20 kann während der Rückspülung mit angepasster Drehzahl betrieben werden, um den Wasserverbrauch zu optimieren. Regelmäßige Druckkontrolle am Manometer des Filterkessels Rückspülen bei Druckanstieg oder nach Herstellerempfehlung durchführen Filtermedium im Mehrjahresrhythmus erneuern Pumpenmenü und App regelmäßig auf Fehlermeldungen und Betriebsdaten prüfen FAQ zur Sandfilteranlage PURE S 510 mit InverPro IP20 Frage: Ist Filtermedium im Lieferumfang der Anlage enthalten? Antwort: Nein, die Anlage wird ohne Filtersand oder Filterglas geliefert. Für den PURE S 510 werden bis zu etwa 100 kg Filtersand oder rund 85 kg Filterglas benötigt, die separat bestellt werden. Frage: Für welche Poolgrößen eignet sich diese Sandfilteranlage? Antwort: Die Kombination aus PURE S 510 und InverPro IP20 ist für private Becken im mittleren Volumenbereich vorgesehen. Die genaue Eignung hängt von Beckenvolumen, Rohrführung und gewünschter Umwälzzeit ab. Frage: Kann die Anlage in Salzwasserpools eingesetzt werden? Antwort: Ja, die InverPro IP20 ist für Salzwasser bis etwa 0,5 % geeignet. In Verbindung mit dem glasfaserverstärkten Filterkessel kann die Anlage in Salzwasserpools verwendet werden, sofern alle anderen Komponenten ebenfalls salztauglich sind. Frage: Welche Vorteile bietet die Inverterpumpe gegenüber einer herkömmlichen Pumpe? Antwort: Die InverPro IP20 passt ihre Drehzahl automatisch an den tatsächlichen Bedarf an. Dadurch können Stromverbrauch und Geräuschentwicklung deutlich reduziert werden, während die Wasserumwälzung präzise gesteuert wird. Frage: Wie wird die Pumpe gesteuert? Antwort: Die Pumpe verfügt über ein integriertes Touchdisplay, auf dem Durchfluss, Leistung und Betriebsart eingestellt werden. Zusätzlich ist die Steuerung per App über WiFi möglich, sodass Einstellungen auch aus der Ferne angepasst werden können.

Kompletteinheit aus Sandfilterkessel Inverquark PURE S 750 und automatischem iWash-Mehrwegeventil. Glasfaserverstärkter 750‑mm‑Filterkessel für bis zu 225 kg Filtersand oder ca. 191 kg Filterglas (nicht im Lieferumfang) mit vollautomatischer Rückspülsteuerung – kein separates Handventil erforderlich. Dieses Set kombiniert den groß dimensionierten Sandfilterkessel PURE S 750 mit dem iWash Rückspülventil. Der verstärkte Glasfaserbehälter mit UV-beständiger, anthrazitfarbener Beschichtung ist für große private Pools und Salzwasserbecken ausgelegt. Das iWash ersetzt das klassische Mehrwege-Handventil vollständig und übernimmt alle Ventilfunktionen elektronisch über einen Full‑Touchscreen. Rückspülungen laufen zeit‑ oder druckgesteuert ab und lassen sich zusätzlich manuell auslösen. Produktart:Sandfilterkessel mit automatischem Mehrwegeventil Filterkessel:Inverquark PURE S 750, glasfaserverstärkt Kesseldurchmesser:ca. 750 mm Filtermedium Sand:max. ca. 225 kg (nicht im Lieferumfang) Filtermedium Glas:max. ca. 191 kg (nicht im Lieferumfang) Kesselfarbe:anthrazit, UV-beständige Beschichtung Ventiltyp:iWash automatisches Mehrwegeventil, seitlich montiert Ventilanschlüsse:63‑mm‑Anschlüsse, passend für 2"-Verrohrung Schutzart Ventil:IP65 Betriebsdruck:≤ 0,25 MPa Wassertemperatur:5 – 50 °C Salzkonzentration:≤ 0,5 % (salzwassertauglich) Stromversorgung Ventil:AC 100–240 V, 50/60 Hz, Ausgang DC 24 V/1,5 A Besondere Funktionen Ventil:Full‑Touchscreen, automatische Mehrwegefunktionen, Druckerkennung, Rückspül‑Timer, WiFi/App‑Anbindung Lieferumfang:Filterkessel PURE S 750, iWash Rückspülventil, ohne Sand/Filterglas, ohne manuelles Ventil Eigenschaften und Aufbau von PURE S 750 mit iWash Ventil Der PURE S 750 ist ein großvolumiger Glasfaserfilter mit hoher Schmutzaufnahmekapazität. Die UV‑beständige Beschichtung schützt das Kesselgehäuse vor Alterung, wenn es in hellen Technikschächten oder geschützten Außenbereichen installiert wird. Das iWash Ventil wird seitlich am Kessel montiert und steuert alle Betriebsarten über einen verschleißarmen Keramikdrehteller. Die Full‑Touch‑Bedienoberfläche zeigt Druck, Uhrzeit, Betriebsmodus und Rückspül‑Timer an und ermöglicht eine intuitive Bedienung. Kesseldurchmesser 750 mm für große Filtervolumina in privaten Anlagen Glasfaserverstärkter Kessel mit moderner anthrazitfarbener Optik iWash Mehrwegeventil mit automatischer Steuerung von Filtern, Rückspülen, Klarspülen, Zirkulieren, Kanal und Geschlossen Druckerkennung mit Warnmeldungen und automatischem Pumpenstopp bei Störungen Salzwasserbeständige Ausführung für Becken mit Elektrolyseanlagen Anwendung von PURE S 750 mit iWash im Poolalltag Im Filterbetrieb sorgt die Kombination aus PURE S 750 und iWash für eine kontinuierliche Aufbereitung großer Wassermengen. Das Beckenwasser wird über die Pumpe in den Filterkessel geleitet, durch das Sand‑ oder Glasbett gefiltert und über die Filterlateralen sowie das Ventil wieder in den Pool zurückgeführt. Rückspülvorgänge können zeitgesteuert, druckabhängig oder über One‑Touch ausgelöst werden. Die Rückspüldauer und das Spülanteil‑Verhältnis lassen sich im iWash Menü definieren. Einrichtung von Uhrzeit, Rückspülintervallen, Druckschwelle und Pumpentyp am Touchscreen Automatische Rückspülzyklen nach Timer oder Druckwert Optionale Steuerung von Magnetventilen für Kanalablauf und Wassernachspeisung Überwachung und Bedienung lokal oder über die iGarden‑App Einsatzbereiche und Vorteile von PURE S 750 mit iWash Das Set ist für große private Schwimmbecken ausgelegt, die ein hohes Filtervolumen und möglichst automatisierte Wartungsabläufe benötigen. Durch die Kombination aus großem Kessel und intelligenter Ventilsteuerung wird die Filteranlage bedienfreundlich und reduziert den manuellen Aufwand bei Rückspülungen deutlich. Gleichzeitig bleiben Wasserqualität und Filterleistung durch regelmäßige, automatisierte Spülvorgänge auf einem konstanten Niveau. Große Garten- und Einbaupools mit Skimmeranlage Salzwasserpools mit geeigneter Elektrolyseanlage Filteranlagen mit hohem Durchsatzbedarf und 2"-Verrohrung Geeignete Pumpen und Verrohrung Das iWash Ventil ist für den Einsatz mit Inverter‑Poolpumpen optimiert, kann aber auch Pumpen mit fester Drehzahl oder digitalen Eingängen steuern. Über die Parametrierung wird festgelegt, ob die Pumpe bei Ventilbewegungen gestoppt oder mit reduzierter Drehzahl betrieben wird. Die 63‑mm‑Anschlüsse sind auf 2"-Leitungen ausgelegt und passen zu leistungsstarken Filterkreisläufen. Inverter‑Poolpumpen mit direkter Datenanbindung an das iWash Pumpen mit konstanter Drehzahl über potenzialfreie Kontakte Feste PVC‑Verrohrung mit 63‑mm‑Leitungen im Filterkreis Filtermedium, Service und Wartung Filtersand oder Filterglas sind nicht im Lieferumfang enthalten. Für den PURE S 750 werden bis zu 225 kg Filtersand oder etwa 191 kg Filterglas benötigt. Rückspülintervalle und Druckschwellen können im iWash eingestellt werden, wodurch Rückspülvorgänge automatisiert laufen. Dennoch sollten Druck, Wasserqualität und Funktion der Sensoren regelmäßig geprüft werden, und das Filtermedium sollte im Mehrjahresrhythmus erneuert werden. Geeignetes Filtermedium (Sand oder Glas) in passender Körnung einsetzen Rückspülung nach Plan oder nach Druckanstieg durchführen Filterbett bei Bedarf nach mehreren Saisons austauschen Sichtprüfung von Glasdeckel, Dichtungen und Ventilstellungen in Intervallen FAQ zu Sandfilterkessel PURE S 750 mit iWash Ventil Frage: Ist ein klassisches Handventil im Lieferumfang enthalten? Antwort: Nein, dieses Set wird ohne manuelles Mehrwegeventil geliefert. Die Steuerung erfolgt ausschließlich über das automatische iWash Mehrwegeventil. Frage: Wird Filtersand oder Filterglas mitgeliefert? Antwort: Nein, das Filtermedium ist nicht enthalten. Für den PURE S 750 werden bis zu etwa 225 kg Filtersand oder rund 191 kg Filterglas benötigt, die separat bestellt werden. Frage: Für welche Poolgrößen ist das Set PURE S 750 mit iWash geeignet? Antwort: Durch den großen Kesseldurchmesser und das hohe Filterbettvolumen ist das Set für größere private Becken mit entsprechendem Wasservolumen und höherem Badebetrieb ausgelegt. Die genaue Auslegung hängt von Pumpenleistung, Rohrführung und gewünschter Umwälzzeit ab. Frage: Kann das Set in Salzwasserpools eingesetzt werden? Antwort: Ja, der glasfaserverstärkte Kessel und das iWash Ventil sind für eine Salzkonzentration bis 0,5 % ausgelegt und damit für geeignete Salzwasserpools verwendbar. Frage: Wie wird das iWash Ventil bedient? Antwort: Die Bedienung erfolgt über den integrierten Full‑Touchscreen oder die iGarden‑App. Dort können Betriebsarten gewählt, Rückspülparameter eingestellt, Druckwerte abgelesen und Fehlermeldungen eingesehen werden.
