Sandfilteranlage PURE S 510 mit InverMaster 25 und Mr. Pure MPS 14

Die Sandfilteranlage ECO 400 mit Filterpumpe SPS 100-1 ist eine kompakte Filtereinheit für private Pools bis etwa 40 m³. Sie kombiniert einen 400‑mm‑Sandfilterkessel mit einer selbstansaugenden Pumpe und 6‑Wege‑Top‑Mount‑Ventil für sauberes, klares Poolwasser. Pool-Filteranlagen wie die ECO 400 sorgen dafür, dass grobe und feine Schmutzpartikel zuverlässig aus dem Wasser entfernt werden. Der Filterkessel wird mit Filtersand befüllt und arbeitet zusammen mit der Pumpe SPS 100-1 im geschlossenen Kreislauf. Die Anlage ist auf den Einsatz in Gartenpools und kleineren Einbaupools ausgelegt und bietet eine solide Basis für eine stabile Wasserqualität. Eigenschaften und Aufbau Die Sandfilteranlage ECO 400 besteht aus einem Filterkessel des Markenherstellers oku Obermaier und der selbstansaugenden Filterpumpe SPS 100-1. Das Wasser wird über Skimmer oder Ansaugleitung zur Pumpe geführt, durch den Sandfilter gedrückt und anschließend gereinigt in den Pool zurückgeleitet. Das 6‑Wege‑Top‑Mount‑Ventil ermöglicht alle wichtigen Betriebsarten im Alltag. Der Kesseldurchmesser von 400 mm und die Pumpenleistung von etwa 8 m³/h sind für Becken bis rund 40 m³ Wasserinhalt ausgelegt. Das Filtersystem wird zerlegt geliefert und auf einer Grundplatte montiert. Filtersand gehört nicht zum Lieferumfang und wird passend zur empfohlenen Körnung gewählt. Produktart:Sandfilteranlage mit 6‑Wege‑Top‑Mount‑Ventil Marke:oku Obermaier Kesseldurchmesser:ca. 400 mm Pumpentyp:selbstansaugende Filterpumpe SPS 100-1 Pumpenleistung:ca. 8 m³/h Betriebsspannung:ca. 220 V, Leistungsaufnahme ca. 550 W Ventil:6‑Wege‑Umschaltventil (Top Mount) Empfohlene Beckengröße:bis ca. 40 m³ Wasserinhalt Filtermedium:Filtersand 0,4–0,8 mm, ca. 50 kg (nicht enthalten) Anschlüsse:Schlauchanschluss 32/38 mm Abmessungen (L x B x H):ca. 72 x 51 x 75 cm Lieferumfang:Grundplatte, Filterkessel ECO 400 mit 6‑Wege‑Ventil, Manometer, Kesselentleerung, Pumpe SPS 100-1, Schlauchanschluss 32/38 mm, ohne Filtersand Eigenschaften und Aufbau von Sandfilteranlage ECO 400 mit SPS 100-1 Die ECO 400 ist als klassische Sandfilteranlage aufgebaut. Der Filterkessel nimmt das Filtermedium auf, während die Pumpe SPS 100-1 für die Wasserumwälzung sorgt. Das 6‑Wege‑Ventil auf der Kesseloberseite erlaubt eine schnelle Umschaltung zwischen Filtern, Rückspülen, Nachspülen, Zirkulieren, Entleeren und Geschlossen. Sandfilterkessel mit 400 mm Durchmesser für Becken bis ca. 40 m³ Selbstansaugende SPS 100-1 Pumpe mit ca. 8 m³/h Förderleistung 6‑Wege‑Top‑Mount‑Ventil mit klar definierten Betriebsstellungen Grundplatte für sicheren Stand der kompletten Filtereinheit Schlauchanschlüsse 32/38 mm für gängige Poolschläuche Anwendung von Sandfilteranlage ECO 400 im Poolalltag Im täglichen Betrieb läuft die Pumpe SPS 100-1 im Modus „Filtern“. Das Wasser wird aus dem Pool angesaugt, durch den mit Sand gefüllten Filterkessel geführt und über die Einlaufdüsen zurück in den Pool geleitet. In regelmäßigen Abständen wird über das 6‑Wege‑Ventil in die Stellung „Rückspülen“ und anschließend „Nachspülen“ gewechselt, um das Filterbett zu reinigen. Filtersand mit Körnung 0,4–0,8 mm in den Kessel einfüllen Pumpe und Kessel gemäß Anschlussbild mit dem Pool verbinden 6‑Wege‑Ventil auf „Filtern“ stellen und Anlage in Betrieb nehmen Bei Druckanstieg am Manometer Rückspülen und Nachspülen durchführen Einsatzbereiche und Vorteile von Sandfilteranlage ECO 400 mit SPS 100-1 Die ECO 400 eignet sich für Aufstell- und Einbaupools im privaten Bereich, bei denen ein kompaktes Filtersystem mit solider Leistung gefragt ist. Für Becken bis etwa 40 m³ bietet die Kombination aus 400‑mm‑Kessel und 8‑m³/h‑Pumpe eine praxisgerechte Basis für klare Wasserverhältnisse. Gartenpools und kleinere Einbaupools Aufstellbecken mit Schlauchanschlüssen 32/38 mm Privatanlagen mit regelmäßiger Nutzung in der Saison Geeignete Pooltypen und Anlagenkonfigurationen Die Sandfilteranlage ECO 400 lässt sich in klassische Skimmerpools mit Schlauch- oder einfacher PVC‑Verrohrung integrieren. Sie ist besonders für Becken mit moderater Rohrlänge und überschaubarem Zubehör (Skimmer, Einlaufdüsen, eventuell Solarabsorber) geeignet. Stahlwand- und Aufstellbecken mit Skimmer Kompakte Einbaupools im Privatbereich Filterkreisläufe mit 32/38‑mm‑Schläuchen oder entsprechender Kupplung Pflege und Reinigung Für einen dauerhaft sicheren Betrieb sollten Filteranlage und Pumpe regelmäßig überprüft werden. Neben den üblichen Rückspülvorgängen sind die Dichtungen, Verschraubungen und die elektrische Installation zu kontrollieren. Für die Elektroinstallation wird der Einsatz eines FI‑Schutzschalters durch einen Elektrofachbetrieb empfohlen. Regelmäßig Rückspülen und Nachspülen gemäß Druckanzeige am Manometer Filtersand je nach Belastung im Mehrjahresrhythmus austauschen Schlauchverbindungen und Dichtungen auf Dichtheit prüfen Elektrischen Anschluss durch Fachpersonal mit FI‑Schutzschalter ausführen lassen FAQ zu Sandfilteranlage ECO 400 mit SPS 100-1 Frage: Für welche Poolgröße ist die ECO 400 geeignet? Antwort: Die Anlage ist für private Becken bis etwa 40 m³ Wasserinhalt ausgelegt. Bei größeren Becken oder umfangreicher Technik kann eine größere Filteranlage sinnvoll sein. Frage: Ist Filtersand im Lieferumfang enthalten? Antwort: Nein, Filtersand ist nicht enthalten. Empfohlen wird eine Körnung von 0,4–0,8 mm, Menge etwa 50 kg für den 400‑mm‑Kessel. Frage: Kann die ECO 400 an 32‑ oder 38‑mm‑Schläuche angeschlossen werden? Antwort: Ja, im Lieferumfang sind Schlauchanschlüsse für 32/38‑mm‑Schläuche enthalten. Damit lässt sich die Anlage an viele gängige Aufstellpools anbinden. Frage: Benötige ich einen FI‑Schutzschalter? Antwort: Aus Sicherheitsgründen wird der Einsatz eines FI‑Schutzschalters empfohlen. Die Installation sollte durch einen Elektrofachbetrieb erfolgen. Frage: Ist die Pumpe selbstansaugend? Antwort: Ja, bei der SPS 100-1 handelt es sich um eine selbstansaugende Schwimmbadpumpe. Die genaue Aufbauhöhe und Verrohrung sollten gemäß Herstellerangaben eingehalten werden.

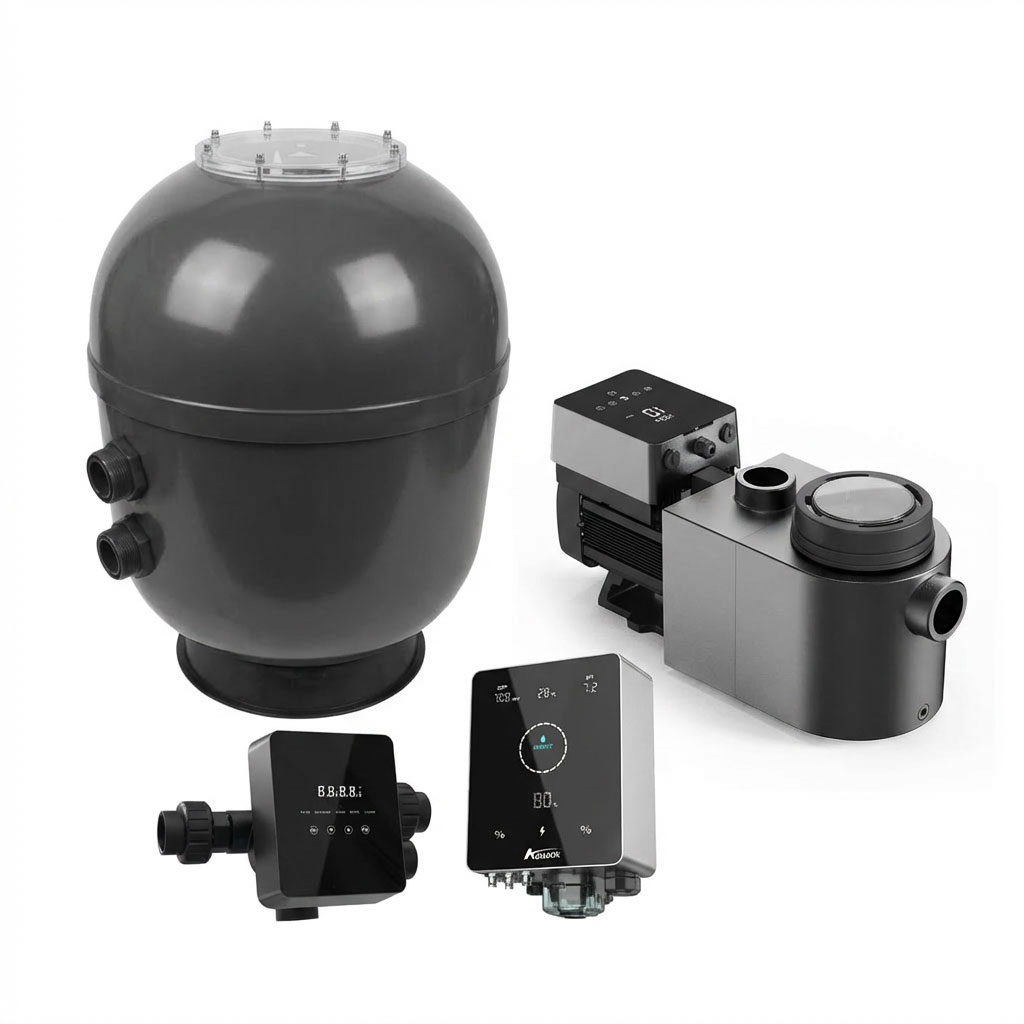

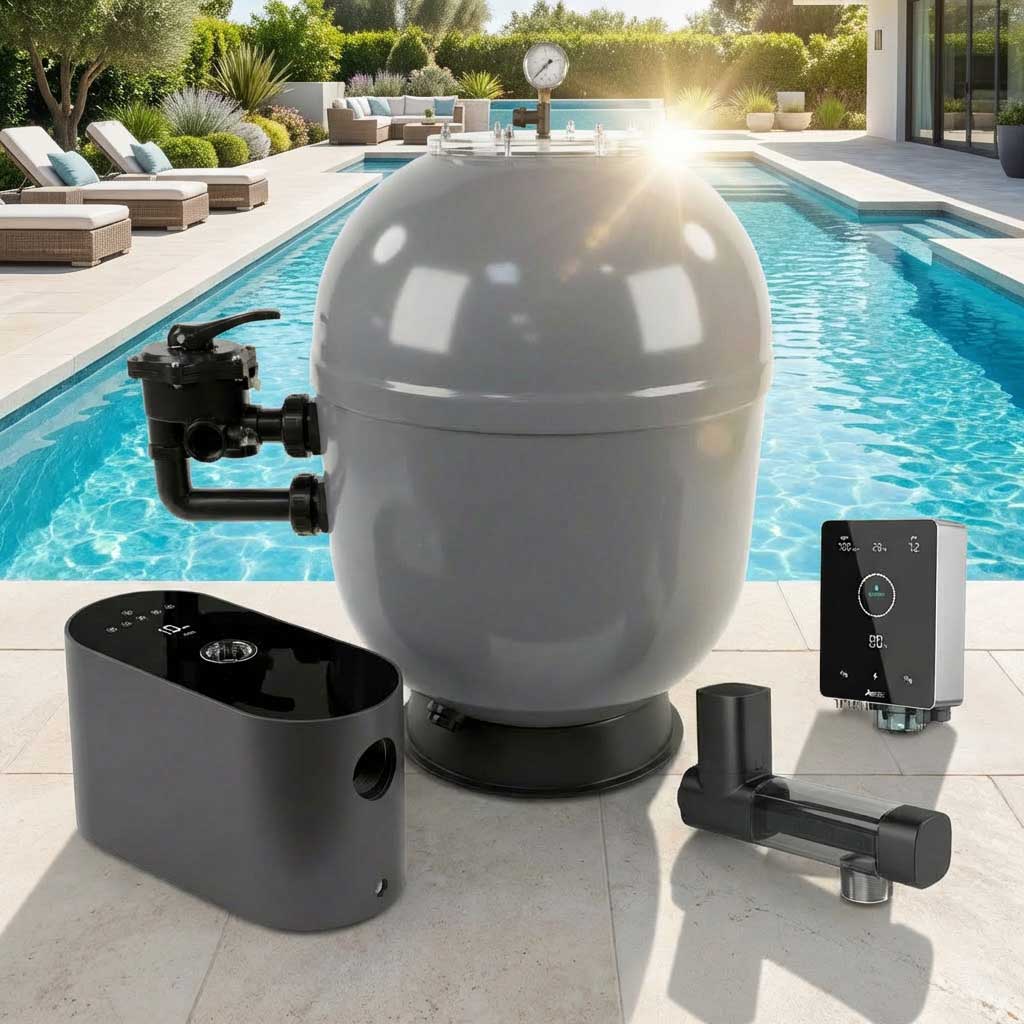

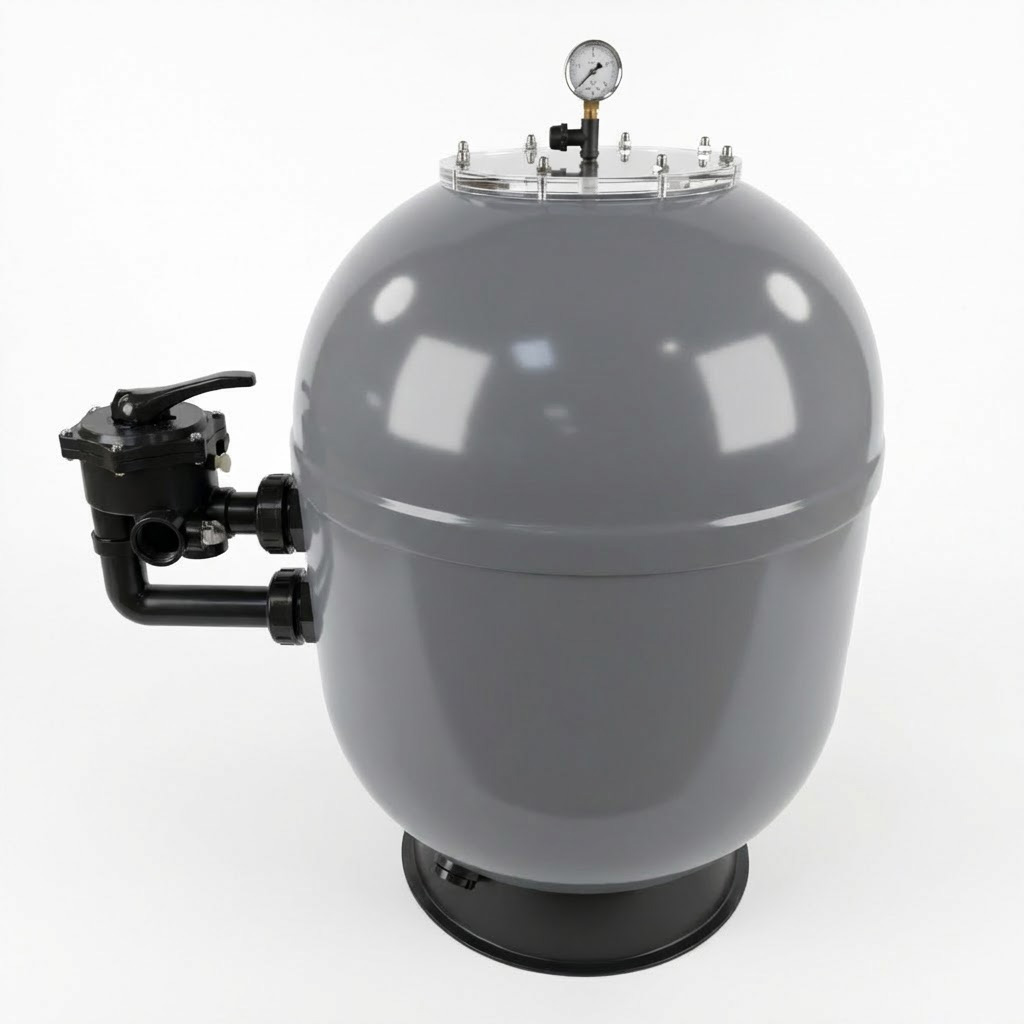

Komplette, weitgehend automatisierte Sandfilteranlage für private Pools, bestehend aus dem glasfaserverstärkten Sandfilterkessel Inverquark PURE S 510 mit iWash Automatikventil, der Inverter‑Filterpumpe InverPro IP20 und der Salzelektrolyse Mr. Pure MPS 14. Mechanische Filtration, leise Umwälzung und automatische Salzdesinfektion in einem System. Dieses Set verbindet drei zentrale Komponenten zu einer abgestimmten Pooltechnik: Der Sandfilterkessel PURE S 510 übernimmt die mechanische Filtration, das iWash Ventil steuert alle Mehrwegefunktionen automatisch, und die InverPro IP20 sorgt als drehzahlgeregelte Pumpe für eine leise und energieeffiziente Wasserumwälzung. Die Salzelektrolyse Mr. Pure MPS 14 erzeugt das notwendige Desinfektionsmittel direkt aus im Wasser gelöstem Salz. So entsteht eine komfortable Lösung für klare und hygienisch saubere Poolbedingungen im privaten Bereich. Produktart:Sandfilteranlage mit Automatikventil und Salzelektrolyse Filterkessel:Inverquark PURE S 510, glasfaserverstärkt Kesseldurchmesser:ca. 510 mm Filtermedium Sand:max. ca. 100 kg (nicht im Lieferumfang) Filtermedium Glas:max. ca. 85 kg (nicht im Lieferumfang) Kesselfarbe:anthrazit, UV-beständige Beschichtung Ventil:iWash automatisches Mehrwegeventil, seitlich montiert Ventilfunktionen:Filtern, Rückspülen, Klarspülen, Zirkulieren, Kanal, Geschlossen Ventilanschlüsse:63‑mm‑Anschlüsse, Schutzart IP65 Ventil-Betriebsdaten:Betriebsdruck ≤ 0,25 MPa, Wasser- und Umgebungstemperatur 5–50 °C, Salzgehalt ≤ 0,5 % Ventilversorgung:AC 100–240 V, Ausgang 24 V DC / 1,5 A Pumpe:InverPro IP20 Inverter‑Filterpumpe Durchflussbereich Pumpe:ca. 5 – 20 m³/h, maximale Durchflussmenge ca. 19,4 m³/h Spannung Pumpe:230 V, 50/60 Hz Technologie Pumpe:InverSilence, Permanentmagnet‑Synchronmotor, drehzahlgeregelt Steuerung Pumpe:Touchdisplay, WiFi/App‑Anbindung Salzelektrolyse:Mr. Pure MPS 14 Salzelektrolyse-System Funktion Elektrolyse:Erzeugung des Desinfektionsmittels aus im Beckenwasser gelöstem Salz Komponenten Elektrolyse:Steuergerät und Elektrolysezelle für den Einbau in die Verrohrung Erforderlicher Salzgehalt:gemäß Herstellerangabe (typischer Bereich einige g/l) Einsatzbereich:private Skimmerpools mit mittlerem Beckenvolumen Lieferumfang:Filterkessel PURE S 510, iWash Ventil, Pumpe InverPro IP20, Salzelektrolyse Mr. Pure MPS 14, ohne Sand/Filterglas und ohne Rohrmaterial Eigenschaften und Aufbau der Sandfilteranlage PURE S 510 mit iWash, InverPro IP20 und Mr. Pure MPS 14 Der PURE S 510 ist ein glasfaserverstärkter Sandfilterkessel mit UV‑beständiger Oberfläche, der für den dauerhaften Einsatz im privaten Poolbereich ausgelegt ist. Mit bis zu 100 kg Sand oder rund 85 kg Filterglas stellt er ein robustes Filterbett für die mechanische Reinigung des Poolwassers bereit. Das iWash Automatikventil ersetzt das klassische Handventil vollständig. Es schaltet Filtern, Rückspülen, Klarspülen, Zirkulieren, Kanal und Geschlossen über einen Keramikdrehteller. Der Full‑Touchscreen zeigt Uhrzeit, Druck, Betriebsart und Rückspül‑Timer an. Rückspülzyklen können per One‑Touch, zeitgesteuert oder druckabhängig gestartet werden. WiFi‑Anbindung und iGarden‑App erlauben eine komfortable Fernsteuerung und Überwachung. Die InverPro IP20 übernimmt als Inverterpumpe die Wasserumwälzung. Die InverSilence‑Technologie mit Permanentmagnet‑Synchronmotor ermöglicht einen variablen Durchfluss von etwa 5 bis 20 m³/h. So kann die Pumpe im Alltag leise und energiesparend laufen, für Rückspülvorgänge aber kurzfristig höhere Leistungen bereitstellen. Die Salzelektrolyse Mr. Pure MPS 14 ergänzt die Anlage auf der Desinfektionsseite. Sie wird in die Filterleitung hinter dem Sandfilter eingebunden und produziert aus dem im Wasser gelösten Salz kontinuierlich Desinfektionsmittel. Dadurch entfällt das regelmäßige manuelle Dosieren von Chlorprodukten, und das Wasser bleibt dauerhaft hygienisch aufbereitet. Mechanische Filtration, automatische Ventilsteuerung und Salzdesinfektion in einem System Leiser, drehzahlgeregelter Pumpenbetrieb durch InverPro IP20 iWash Ventil mit Drucksensor, Rückspül‑Timer und App‑Anbindung Mr. Pure MPS 14 für komfortable, kontinuierliche Wasserdesinfektion Anwendung der Sandfilteranlage im Poolalltag Im Filtrationsmodus saugt die InverPro IP20 das Wasser über Skimmer und Bodenablauf an, führt es durch das Filterbett des PURE S 510 und weiter durch die Elektrolysezelle der Mr. Pure MPS 14 Anlage. Dort wird aus dem im Wasser gelösten Salz Desinfektionsmittel erzeugt, bevor das aufbereitete Wasser über die Einlaufdüsen in den Pool zurückfließt. Das iWash Ventil sorgt für die richtige Stellung im Betriebsmodus „Filtern“ und kann Rückspülzyklen automatisiert auslösen. Filterkessel, Pumpe und Elektrolyse in der Technikzone auf fester Fläche montieren 2"- bzw. 63‑mm‑Verrohrung zwischen Becken, Pumpe, Filterkessel und Elektrolysezelle herstellen Kessel mit geeignetem Filtermedium befüllen und Becken auf den empfohlenen Salzgehalt einstellen iWash Parameter (Uhrzeit, Rückspülintervall, Druckgrenzen, Pumpentyp) einrichten Salzelektrolyse Mr. Pure MPS 14 gemäß Herstellerangabe konfigurieren Einsatzbereiche und Vorteile der Kombination PURE S 510 + iWash + InverPro IP20 + Mr. Pure MPS 14 Die Anlage richtet sich an Poolbesitzer, die eine komplette Lösung für Filtration und Desinfektion in einem Set suchen. Die Kombination aus Sandfilter, Inverterpumpe, Automatikventil und Salzelektrolyse reduziert manuellen Aufwand und Chemikalieneinsatz deutlich. Die Invertertechnik sorgt für einen leisen und sparsamen Betrieb, während die Elektrolyse das Wasser kontinuierlich desinfiziert. Garten- und Einbaupools im mittleren Volumenbereich Bestehende Becken, die auf Salzwasserbetrieb mit automatischer Desinfektion umgestellt werden sollen Anlagen mit Wunsch nach möglichst wenig manueller Wasserpflege Geeignete Poolgrößen und Auslegung Die exakte Eignung hängt von Beckeninhalt, Leitungswegen und gewünschter Umwälzzeit ab. Mit einem 510‑mm‑Filterkessel, einem variablen Pumpendurchfluss von etwa 5 bis 20 m³/h und einer Salzelektrolyse, die für viele mittlere Privatbecken ausgelegt ist, deckt das Set typische Familienpools gut ab. Becken mit Umwälzzeiten von etwa 4 bis 8 Stunden Salzgehalt im vom Hersteller der Mr. Pure MPS 14 vorgegebenen Bereich Wartung, Rückspülen und Pflege Rückspülungen bleiben notwendig, laufen aber dank iWash weitgehend automatisiert. Der Betriebsdruck des Filters sollte regelmäßig kontrolliert, Filtersand oder Glas in mehrjährigen Intervallen erneuert werden. Die Elektrolysezelle der Mr. Pure MPS 14 ist regelmäßig auf Beläge zu prüfen und nach Herstellerangabe zu reinigen. Die InverPro IP20 wird entsprechend den Empfehlungen des Herstellers gewartet und vor Frost geschützt. Druckanzeige am iWash bzw. Manometer beobachten und Rückspülzyklen überprüfen Filtermedium nach mehreren Saisons austauschen Salzgehalt und Wasserwerte regelmäßig messen und feinjustieren Elektrolysezelle in Intervallen kontrollieren und reinigen FAQ zur Sandfilteranlage PURE S 510 mit iWash, InverPro IP20 und Mr. Pure MPS 14 Frage: Sind Filtersand, Filterglas und Salz im Lieferumfang enthalten? Antwort: Nein, Filtermedien und Salz sind nicht enthalten. Für den PURE S 510 werden bis zu ca. 100 kg Sand oder 85 kg Glas benötigt, und der Salzgehalt des Beckens ist gemäß Angabe der Mr. Pure MPS 14 Anlage separat einzustellen. Frage: Wird zusätzlich ein manuelles 6‑Wege-Ventil mitgeliefert? Antwort: Nein, das iWash Automatikventil ersetzt das klassische Handventil vollständig. Ein weiteres manuelles Ventil ist nicht vorgesehen. Frage: Für welche Poolgrößen ist dieses Set geeignet? Antwort: Die Kombination PURE S 510, iWash, InverPro IP20 und Mr. Pure MPS 14 ist für private Pools im mittleren Größenbereich ausgelegt. Die konkrete Eignung hängt von Beckenvolumen, Rohrführung und gewünschter Umwälzzeit ab. Frage: Wie hoch sollte der Salzgehalt im Poolwasser sein? Antwort: Der empfohlene Salzgehalt wird vom Hersteller der Mr. Pure MPS 14 Anlage vorgegeben. In der Regel liegt er im Bereich weniger Gramm Salz pro Liter Wasser und wird über geeignete Messmittel kontrolliert. Frage: Kann das System auch in bestehenden Pools nachgerüstet werden? Antwort: Ja, die Komponenten können in vielen bestehenden Anlagen integriert werden, sofern ausreichend Platz in der Technikzone, passende Verrohrung und eine geeignete elektrische Versorgung vorhanden sind. Die Installation sollte von einer Fachkraft ausgeführt werden.
