Solar Ripp Absperr-Motorventil 50 mm PVC ( auf/zu)
Produktinformationen "Solar Ripp Absperr-Motorventil 50 mm PVC ( auf/zu)"
Das Solar Ripp Absperr-Motorventil 50 mm PVC ist ein elektrischer Motor-Kugelhahn für Pool- und Solarheizungsanlagen. Es eignet sich für die automatische Steuerung von Solarabsorbern und Rohrleitungen in der Schwimmbadtechnik 🌞💧.
Das Motorventil gehört zur Kategorie Solarcontroller-Zubehör und ist für Rohrleitungs-Serien PE‑HD 50, PVC‑U 50 sowie Wellschlauch 38 ausgelegt. Es sperrt oder öffnet die Leitung zuverlässig über eine 90‑Grad-Drehung und lässt sich elektrisch ansteuern.
Das Gehäuse besteht aus PVC mit I-Kugel-Ausführung. Eine mehrfarbige LED zeigt den aktuellen Betriebszustand an, die Ventilstellung ist über eine visuelle Positionsanzeige (0°/90°) ablesbar. Eine integrierte Gehäuseheizung verringert Kondensationsbildung im Inneren 🔌.
| Messbereich: | nicht relevant (Absperr-Motorventil) |
| Druckstufe (Nenndruck): | PN 16 / 16 bar |
| Abmessungen: | Nennweite 50 mm (Rohrleitungsanschluss) |
| Gewicht: | k.A. |
| Material: | PVC, I-Kugel-Ausführung |
| Farbe: | mehrfarbig |
| Montage: | Gewinde/Verschraubung, Stumpfschweißen, Kleben (PVC‑U), elektrisch angesteuert |
| Arbeitstemperatur: | -20 °C bis +70 °C |
| Spannungsbereich: | Multi-Voltage 24–240 VAC (50–60 Hz), 24–135 VDC |
| Stromaufnahme: | max. 2 A bei max. Drehmoment |
| Leistungsaufnahme: | ca. 31–46 W |
| Umschaltzeit: | ca. 9 s für 90°-Drehung |
| UV-Beständigkeit: | mittel |
| Lieferumfang: | elektrischer Motor-Kugelhahn mit Antriebseinheit |
| Produktart: | elektrische Komponente, Motorventil |
| Rohrleitungs-Serien: | PE‑HD 50, PVC‑U 50, Wellschlauch 38 |
Eigenschaften und Aufbau von Solar Ripp Absperr-Motorventil 50 mm PVC
Der Motor-Kugelhahn arbeitet zwischen zwei festen Drehpositionen von 0 Grad und 90 Grad. Die Ventilstellung ist von außen sichtbar und wird zusätzlich über eine mehrfarbige LED angezeigt.
- Elektrischer Antrieb mit Multi-Voltage-Technik für AC und DC
- Arbeitstemperatur von -20 °C bis +70 °C für den Einsatz an Pool- und Solaranlagen
- Innere Gehäuseheizung zur Verringerung von Kondenswasserbildung
- Manuelle Notbetätigung über großes Handrad (Umschalthebel auf „manuell“ stellen)
- Niedrige Leistungsaufnahme bei gleichzeitig hohem Drehmoment
- Geeignet für Rohrsysteme PE‑HD 50, PVC‑U 50 und Wellschlauch 38
Anwendung von Solar Ripp Absperr-Motorventil 50 mm PVC im Poolalltag
Du nutzt das Ventil vor allem in Solarheizkreisen von Gartenpools und Schwimmbädern. Es schaltet automatisch zwischen Solarabsorbern und Bypass um oder sperrt Leitungsstränge sicher ab.
- Ventil in die passende 50-mm-Rohrleitung einbauen
- Elektrischen Anschluss gemäß Spannungsbereich an den Solarcontroller führen
- Ventilposition über Controller ansteuern und LED-Anzeige kontrollieren
- Bei Bedarf Umschalthebel auf „manuell“ stellen und Handrad nutzen
Einsatzbereiche und Vorteile von Solar Ripp Absperr-Motorventil 50 mm PVC
Typische Einsatzbereiche sind solar beheizte Gartenpools, Schwimmbäder und Wellnessbereiche, in denen der Wasserdurchfluss automatisch geregelt werden soll. Das Motorventil übernimmt das Öffnen und Schließen der Leitung, ohne dass du an den Technikraum musst ✅.
Du profitierst von klarer Ventilstellung, schneller Umschaltzeit und einer robusten Bauweise für den Poolbetrieb.
- Solarheizkreise von Gartenpools
- Schwimmbadtechnik in privaten Becken
- Kleinere Hotel- und Pension-Poolanlagen
- Wellness- und Spa-Bereiche mit Solarabsorbern
Geeignete Pooltypen und Oberflächen
Das Solar Ripp Absperr-Motorventil 50 mm PVC ist für druckführende Rohrleitungen aus Kunststoff mit 50 mm Anschlussmaß ausgelegt. Es passt zu gängigen Verrohrungen in der Schwimmbadtechnik.
- Gartenpools mit PE‑HD 50 Rohrleitung
- Schwimmbecken mit PVC‑U 50 Rohrsystem
- Pools mit 38-mm-Wellschlauch über passende Übergänge
- Verrohrungen im Technikraum von Außen- und Innenpools
Pflege und Reinigung
Das Motorventil ist weitgehend wartungsarm. Du solltest es jedoch regelmäßig visuell prüfen und die Beweglichkeit in der Heizperiode kontrollieren.
- Gehäuse außen sauber und trocken halten
- Elektrische Anschlüsse und Kabel auf festen Sitz prüfen
- Ventilbewegung gelegentlich testweise durchschalten
- Vor Arbeiten an der Anlage stromfrei schalten
FAQ zu Solar Ripp Absperr-Motorventil 50 mm PVC
Frage: Für welche Poolanlagen ist das Solar Ripp Absperr-Motorventil 50 mm PVC geeignet?
Antwort: Das Ventil eignet sich für solar beheizte Gartenpools, private Schwimmbäder und kleinere Wellnessbereiche mit 50-mm-Rohrleitungen aus PE‑HD oder PVC‑U sowie passenden Übergängen auf Wellschlauch.
Frage: Mit welchen Spannungen kann der Motor-Kugelhahn betrieben werden?
Antwort: Du kannst das Motorventil mit 24 bis 240 Volt Wechselspannung (50–60 Hz) oder mit 24 bis 135 Volt Gleichspannung betreiben. Es ist Multi-Voltage-fähig und deckt damit viele Solarcontroller ab.
Frage: Kann ich das Ventil im Notfall auch von Hand bedienen?
Antwort: Ja, stelle einfach den seitlichen Umschalthebel auf „manuell“ und nutze das große Handrad. So kannst du die Ventilstellung auch ohne elektrische Ansteuerung verändern.
Frage: Welche Temperaturbereiche sind für das Solar Ripp Absperr-Motorventil zulässig?
Antwort: Das Ventil ist für eine Arbeitstemperatur von -20 °C bis +70 °C ausgelegt. Damit ist der Einsatz in üblichen Pool- und Solarheizkreisen möglich.
Frage: Ist das Motorventil wartungsintensiv?
Antwort: Das Ventil ist weitgehend wartungsarm. Du solltest regelmäßig die Dichtheit der Verrohrung, die Funktion der Ansteuerung und die LED-Anzeige kontrollieren und bei Arbeiten an der Anlage die Stromversorgung trennen.
Anmelden
Kunden haben sich ebenfalls angesehen

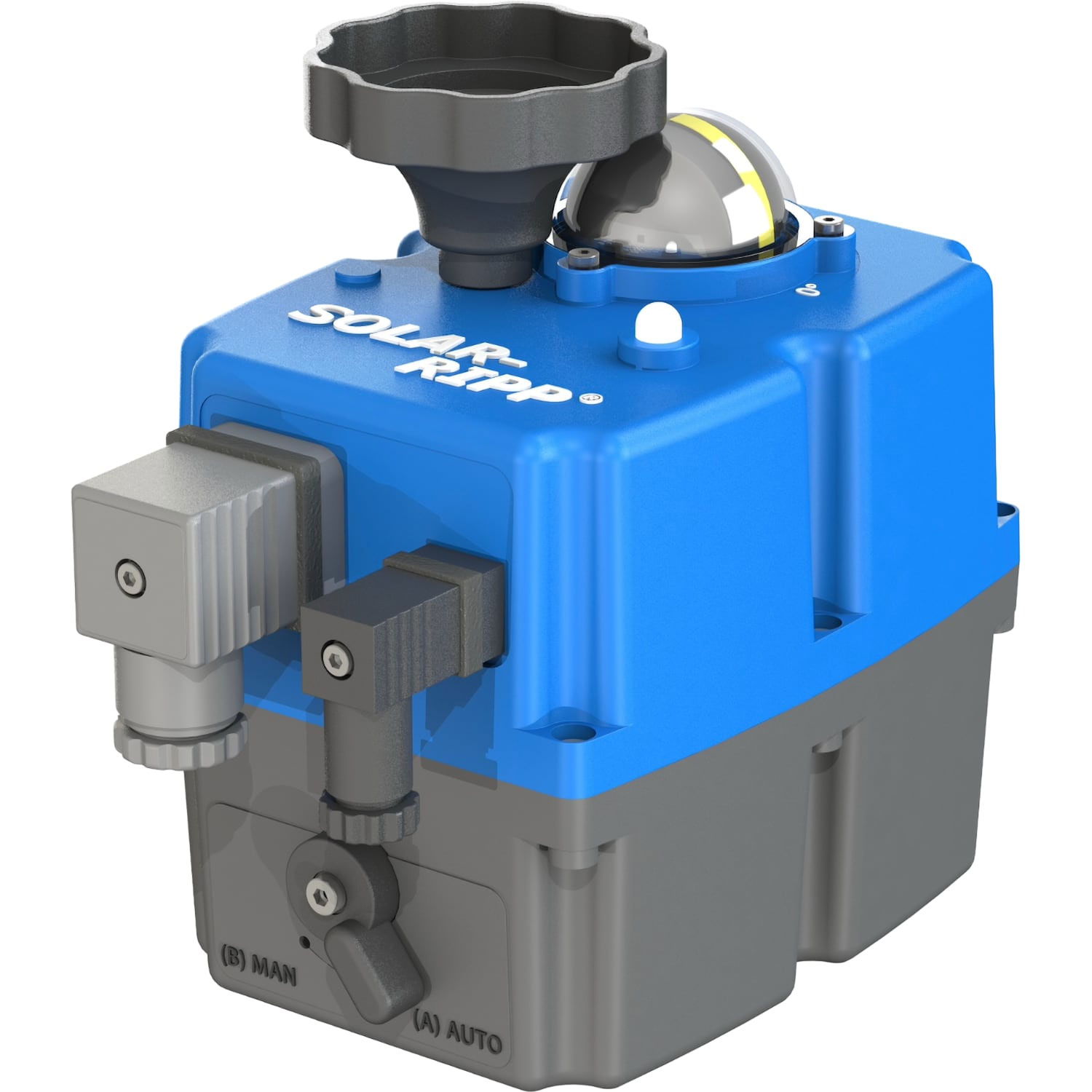

Ersatz-Motor Version 2 für Motorventile in Pool- und Solaranlagen 🔧. Ideal, wenn der Antrieb defekt ist und das vorhandene Motorventil weiter genutzt werden soll. Der Ersatz-Motor Version 2 ersetzt den vorhandenen Antrieb kompatibler Motorventile, ohne dass du den Ventilkörper oder die Rohrleitungen tauschen musst. Die abgebildete Gehäusefarbe ist beispielhaft und kann abweichen 💡. Der Motor wird auf das bestehende Motorventil montiert und elektrisch wie der ursprüngliche Antrieb angeschlossen. Er ist speziell für ausgewählte 63-mm-Solar-Motorventile ausgelegt. Technische Daten im Überblick Messbereich: nicht zutreffend (Antriebskomponente) Abmessungen: für Antriebsgehäuse kompatibler Motorventile ausgelegt Gewicht: nicht angegeben Material: Kunststoffgehäuse mit integrierter Antriebseinheit Farbe: kann von der Abbildung abweichen Montage: Austausch des vorhandenen Motors auf bestehendem Ventilkörper Lieferumfang: Ersatz-Motor Version 2 (ohne Kugelventil und Rohranschlüsse) Motor-Version: Version 2 Produktart: elektrischer Antrieb für Motorventile Kompatibilität: ELECAV63LW3C, ELECAV63T1W3, ELECAV63T2W3 Einsatzbereich: Pool- und Solaranlagen mit 63-mm-Solar-Motorventilen Eigenschaften und Aufbau von Ersatz-Motor Version 2 für Motorventile Der Ersatz-Motor Version 2 ist als kompletter Antriebsblock für bestimmte 3-Wege-Solar-Motorventile mit 63-mm-Anschluss konzipiert. Passender Austausch-Motor für definierte 63-mm-Motorventile Montage direkt auf den vorhandenen Kugelventil-Gehäusen Elektrischer Anschluss analog zum ursprünglichen Motor Geeignet für L-, T1- und T2-Kugelausführungen der kompatiblen Modelle Ermöglicht Instandsetzung ohne Eingriff in die Rohrleitung Anwendung von Ersatz-Motor Version 2 für Motorventile im Poolalltag Du setzt den Ersatz-Motor ein, wenn der Antrieb eines kompatiblen Motorventils nicht mehr zuverlässig arbeitet oder ausgefallen ist ⚙️. Anlage spannungsfrei schalten und Motorventil zugänglich machen Defekten Motor nach Herstellerangaben vom Ventilkörper abnehmen Ersatz-Motor Version 2 aufsetzen und mechanisch fixieren Elektrische Leitungen entsprechend der bisherigen Belegung anschließen Funktion über Solarcontroller oder Poolsteuerung prüfen Einsatzbereiche und Vorteile von Ersatz-Motor Version 2 für Motorventile Der Ersatz-Motor ist für Schwimmbad- und Solaranlagen mit 63-mm-Solar-Motorventilen ausgelegt. Er hilft dir, bestehende Installationen wirtschaftlich weiter zu nutzen. Du reduzierst Stillstandzeiten, weil nur der Motor getauscht wird und der hydraulische Teil der Anlage unverändert bleibt 🙂. Solarabsorber-Anlagen mit 3-Wege-Solar-Motorventilen Bypass- und Verteilerleitungen in Technikräumen Automatisierte Poolanlagen mit 63-mm-Solar-Motorhähnen Geeignete Motorventile und Anlagen Der Ersatz-Motor Version 2 ist ausschließlich für bestimmte 63-mm-Motorventile vorgesehen. Nur bei diesen Typen ist die mechanische und elektrische Passform sichergestellt. ELECAV63LW3C (3-Wege-Solar-Motorhahn 63 mm L-Kugel) ELECAV63T1W3 (3-Wege-Solar-Motorhahn 63 mm T1-Kugel) ELECAV63T2W3 (3-Wege-Solar-Motorhahn 63 mm T2-Kugel) Pflege und Handhabung Der Ersatz-Motor ist weitgehend wartungsarm. Wichtig sind ein korrekter Einbau und ein geschützter Montageort des Motorventils 💧. Montage nur im spannungsfreien Zustand durchführen Motorventil vor Spritzwasser und stehendem Wasser am Gehäuse schützen In regelmäßigen Abständen Sichtprüfung auf Beschädigungen und lose Befestigungen FAQ zu Ersatz-Motor Version 2 für Motorventile Frage: Für welche Motorventile ist der Ersatz-Motor Version 2 geeignet? Antwort: Der Motor ist mit den Typen ELECAV63LW3C, ELECAV63T1W3 und ELECAV63T2W3 kompatibel. Andere Motorventile sollten nicht mit dieser Motor-Version kombiniert werden. Frage: Muss ich beim Tausch des Motors die Rohrleitungen lösen? Antwort: In der Regel wird nur der Antrieb auf dem vorhandenen Ventilkörper getauscht. Die Rohrleitungen bleiben unverändert, sofern der Herstellerprozess dies vorsieht. Frage: Sind die elektrischen Daten identisch mit dem ursprünglichen Motor? Antwort: Der Ersatz-Motor Version 2 ist auf die genannten Ventiltypen abgestimmt. Die elektrischen Kennwerte entsprechen den Anforderungen dieser Modelle. Frage: Kann ich den Ersatz-Motor auch an anderen Motorventilen nutzen? Antwort: Der Einsatz ist nur für die angegebenen Typen freigegeben. Bei anderen Motorventilen ist die mechanische oder elektrische Passform nicht gewährleistet. Frage: Darf ich den Motor selbst austauschen? Antwort: Der Austausch ist als Servicearbeit vorgesehen und sollte nur im spannungsfreien Zustand erfolgen. Bei Unsicherheit ist eine Elektrofachkraft sinnvoll.
