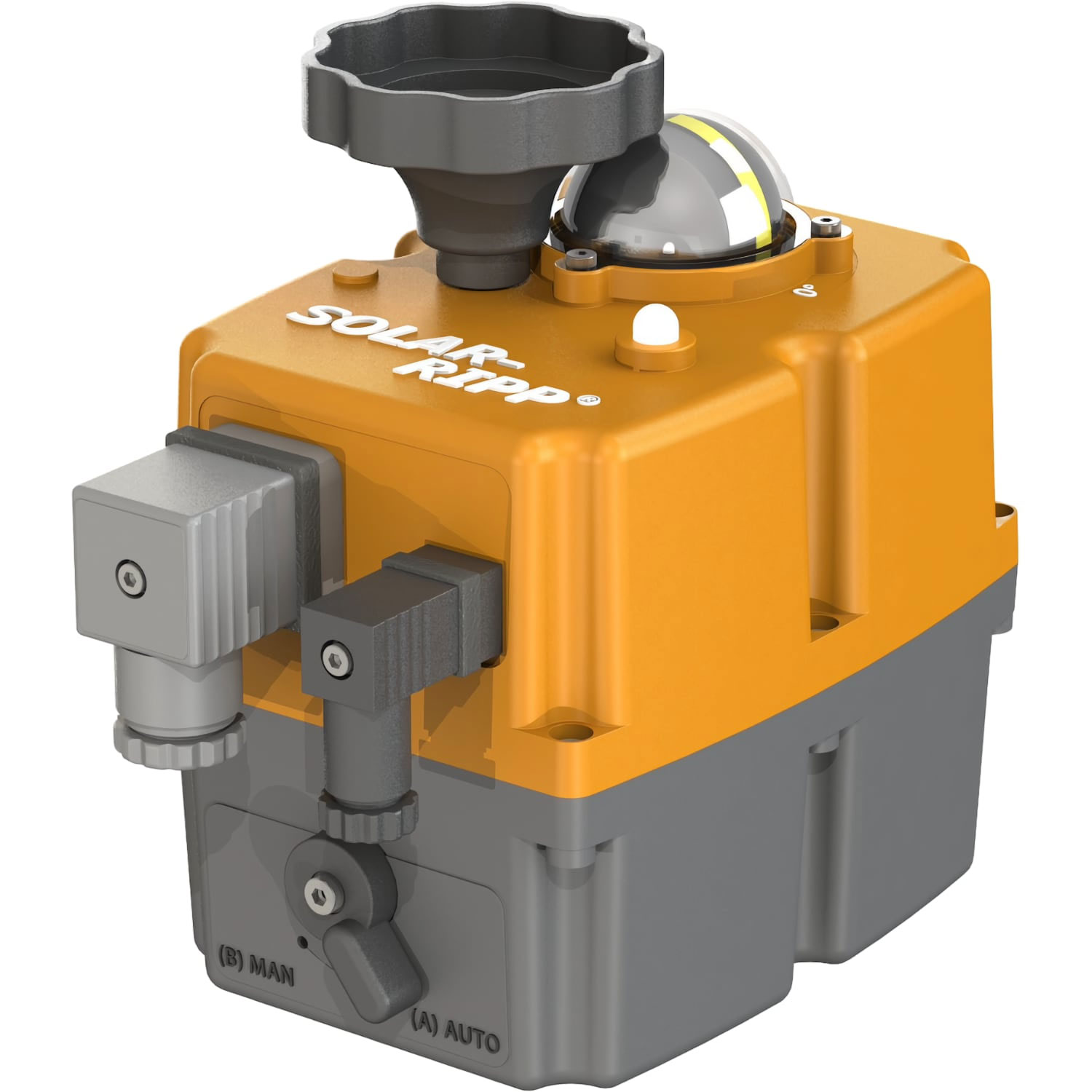

SOLAR-RIPP Electric Ersatz-Motor ECO für Motorventile

Ersatz-Motor für Motorventile Version 1 zur einfachen Instandsetzung von Motorventilen in Pool- und Solaranlagen 🔧. Geeignet als Antriebsersatz für ausgewählte 50-mm- und 63-mm-Motorventile. Der Ersatz-Motor für Motorventile Version 1 ersetzt den vorhandenen Antrieb deiner Motorventile, ohne dass du das komplette Ventil tauschen musst. So hältst du Solar- und Poolleitungen mit geringem Aufwand betriebsbereit. Der Motor wird auf das vorhandene Ventilgehäuse montiert und elektrisch angeschlossen. Die technischen Kennwerte richten sich nach dem jeweiligen Motorventil-Typ, mit dem der Ersatz-Motor kombiniert wird 💡. Technische Daten im Überblick Messbereich: nicht zutreffend (Antriebskomponente) Abmessungen: für Antriebsgehäuse kompatibler Motorventile ausgelegt Gewicht: nicht angegeben Material: Kunststoffgehäuse, elektrische Antriebseinheit Farbe: je nach Charge abweichend, Abbildung beispielhaft Montage: Austausch des vorhandenen Motors auf bestehendem Ventilkörper Lieferumfang: Ersatz-Motor Version 1 (ohne Kugelventil und Rohranschlüsse) Produktart: elektrischer Antrieb für Motorventile Kompatibilität: ELECAV50BW2C, ELECAV50LW3C, ELECAV50T1W3, ELECAV50T2W3, ELECAV63BW2C Einsatzbereich: Pool- und Solaranlagen mit passenden Motorventilen Eigenschaften und Aufbau von Ersatz-Motor für Motorventile Version 1 Der Ersatz-Motor Version 1 ist als kompletter Antriebsblock für bestimmte Motorventile ausgelegt. Du nutzt ihn, wenn der vorhandene Antrieb defekt ist, der Ventilkörper aber weiterverwendet werden soll. Passender Austausch-Motor für definierte Motorventil-Typen Montage auf vorhandenen Kugelventil-Gehäusen Elektrischer Anschluss nach Spezifikation des Motorventils Geeignet für Solar- und Poolleitungen mit 50 mm und 63 mm (je nach Ventil) Reduziert Stillstandzeiten, da nur der Antrieb ersetzt wird Anwendung von Ersatz-Motor für Motorventile Version 1 im Poolalltag Du setzt den Ersatz-Motor ein, wenn der Antrieb eines kompatiblen Motorventils nicht mehr zuverlässig arbeitet oder ausgefallen ist ⚙️. Anlage spannungsfrei schalten und Motorventil zugänglich machen Alten Antrieb gemäß Herstellerangaben demontieren Ersatz-Motor Version 1 auf das Ventilgehäuse aufsetzen und befestigen Elektrische Anschlüsse entsprechend dem ursprünglichen Motor anschließen Funktionstest über Solarcontroller oder Poolsteuerung durchführen Einsatzbereiche und Vorteile von Ersatz-Motor für Motorventile Version 1 Der Ersatz-Motor eignet sich für Pool- und Solaranlagen, in denen bereits passende Motorventile verbaut sind. Er hilft dir, die vorhandene Installation weiter zu nutzen. Du musst keine Rohrleitungen öffnen, sondern ersetzt nur den Antrieb und hältst so Filterkreise, Solarabsorber und Bypass-Leitungen funktionsfähig. Solarheizungen mit Motorventilen der genannten Baureihen Filter- und Bypass-Leitungen im Technikraum Automatisierte Schwimmbadtechnik mit Motorventilen Geeignete Motorventile und Anlagen Der Ersatz-Motor Version 1 ist speziell für einige 50-mm- und 63-mm-Motorventile ausgelegt. Nur bei diesen Typen ist eine sichere mechanische und elektrische Passform gegeben 🙂. ELECAV50BW2C (Absperr-Motorventil 50 mm) ELECAV50LW3C (3-Wege-Solar-Motorventil 50 mm L-Kugel) ELECAV50T1W3 (3-Wege-Solar-Motorhahn 50 mm T1-Kugel) ELECAV50T2W3 (3-Wege-Solar-Motorhahn 50 mm T2-Kugel) ELECAV63BW2C (Absperr-Motorventil 63 mm) Pflege und Handhabung Der Ersatz-Motor benötigt kaum Pflege. Entscheidend sind eine korrekte Montage und ein trockener, geschützter Einbauort des Motorventils 💧. Motorventil vor Spritzwasser und stehendem Wasser im Gehäusebereich schützen Regelmäßig Sichtprüfung auf Beschädigungen und lockere Verschraubungen Arbeiten am Motor nur im spannungsfreien Zustand ausführen FAQ zu Ersatz-Motor für Motorventile Version 1 Frage: Für welche Motorventile ist der Ersatz-Motor Version 1 geeignet? Antwort: Der Motor ist mit den Typen ELECAV50BW2C, ELECAV50LW3C, ELECAV50T1W3, ELECAV50T2W3 und ELECAV63BW2C kompatibel. Andere Ventile sollten nicht mit diesem Ersatz-Motor kombiniert werden. Frage: Muss ich beim Tausch des Motors die Rohrleitungen lösen? Antwort: In der Regel tauschst du nur den Antrieb auf dem vorhandenen Ventilkörper. Die Rohrleitungen bleiben angeschlossen, sofern der Herstellerablauf dies vorsieht. Frage: Sind die elektrischen Daten identisch mit dem alten Motor? Antwort: Der Ersatz-Motor ist für die genannten Ventiltypen ausgelegt. Die elektrischen Kennwerte orientieren sich an diesen Modellen. Die genauen Daten findest du in den Unterlagen zum jeweiligen Motorventil. Frage: Kann ich den Ersatz-Motor auch an anderen Motorventilen nutzen? Antwort: Der Einsatz ist nur für die angegebenen Typen vorgesehen. Bei anderen Ventilen kann die mechanische oder elektrische Passform nicht sichergestellt werden. Frage: Darf ich den Motor selbst tauschen? Antwort: Der Tausch ist als Austauschkomponente gedacht. Arbeiten sollten nur im spannungsfreien Zustand und entsprechend den Vorgaben des Herstellers erfolgen. Bei Unsicherheit ist eine Fachkraft sinnvoll.

3-Wege-Solar-Motorhahn 50 mm PVC mit T1-Kugel für die automatische Verteilung von Wasserströmen zwischen Solarabsorber, Bypass und Poolleitung 💧. Ideal als Motorventil für Solarcontroller und Schwimmbadtechnik mit 50-mm-Rohrleitungen. Der 3-Wege-Solar-Motorhahn (Motorventil) 50 mm PVC T1-Kugel ist ein elektrisch angetriebener Motor-Kugelhahn mit Nenndruck 16 bar. Er passt zu Rohrleitungssystemen der Serien PE-HD 50, PVC-U 50 und Wellschlauch 38. Der Antrieb verfährt die Kugel zwischen 0° und 90°, zeigt den Betriebszustand über eine mehrfarbige LED an und bietet eine visuelle Positionsanzeige der Ventilstellung ⚙️. Eine innere Gehäuseheizung reduziert Kondenswasserbildung, und du kannst das Ventil bei Bedarf über ein großes Handrad manuell betätigen, nachdem du den seitlichen Umschalthebel auf „manuell“ gestellt hast 🔧. Technische Daten im Überblick Messbereich: nicht angegeben Abmessungen: Rohranschluss 50 mm, Serien PE-HD 50 / PVC-U 50, Wellschlauch 38 Gewicht: nicht angegeben Material: PVC-U Ventil, Kunststoffgehäuse Antrieb Farbe: mehrfarbig Montage: Gewinde/Verschraubung, Stumpfschweißen, PVC-U Klebung, elektrischer Anschluss Lieferumfang: 3-Wege-Solar-Motorhahn 50 mm PVC mit Elektroantrieb Druckstufe (Nenndruck): 16 bar Betriebstemperatur: -20 °C bis +70 °C Versorgungsspannung: Multi-Voltage 24–240 VAC (50–60 Hz), 24–135 VDC Stromaufnahme: max. 2 A bei max. Drehmoment Leistungsaufnahme: ca. 31–46 W Schaltzeit: ca. 9 s für 90°-Drehung Ventilstellung: 0° / 90°, visuelle Positionsanzeige Kugel-Ausführung: T1-Kugel (3-Wege) Produktart: Elektrische Komponente, Motorventil / Motor-Kugelhahn Solarcontroller-Zubehör: Motorventil für Solarsteuerungen Verbindungstyp: Gewinde/Verschraubung, Stumpfschweißen, PVC-U Klebung, elektrisch UV-Beständigkeit: mittel, geschützte Montage empfohlen Eigenschaften und Aufbau von 3-Wege-Solar-Motorhahn 50 mm PVC T1-Kugel Der 3-Wege-Solar-Motorhahn 50 mm PVC T1-Kugel kombiniert ein 3-Wege-Kugelventil mit spezieller T1-Bohrung und einen Multi-Voltage-Elektroantrieb. 3-Wege-Motorventil mit T1-Kugel für flexible Verteilung von Wasserströmen Druckstufe 16 bar für typische Pool- und Solaranwendungen Mehrfarbige LED zur Anzeige des Betriebszustands Innere Gehäuseheizung zur Vermeidung von Kondensationsbildung Visuelle Anzeige der Ventilstellung in 0°- und 90°-Position Manuelle Notbetätigung über großes Handrad nach Umschalten auf „manuell“ Niedriger Energiebedarf bei kurzer Umschaltzeit Multi-Voltage-Betrieb mit Wechsel- und Gleichspannung Anwendung von 3-Wege-Solar-Motorhahn 50 mm PVC T1-Kugel im Poolalltag Du nutzt dieses Solar-Motorventil, um Wasserströme zwischen Solarabsorber, Bypass und Rücklauf zum Pool automatisiert zu steuern 🌞. Ventil in die 50-mm-Rohrleitung integrieren und sorgfältig abdichten Elektrischen Anschluss an Solarcontroller oder Poolsteuerung herstellen Ventilstellungen über das Steuergerät anfahren lassen Für manuelle Bedienung den Hebel auf „manuell“ stellen und das Handrad verwenden Einsatzbereiche und Vorteile von 3-Wege-Solar-Motorhahn 50 mm PVC T1-Kugel Der Motorhahn ist für Solar- und Poolleitungen in Gartenpools und kompakten Schwimmbadanlagen ausgelegt. Die T1-Kugel ermöglicht eine definierte Verteilung oder Umlenkung der Wasserströme, zum Beispiel zwischen Solarleitung, Bypass und Hauptleitung. Solarabsorber-Anlagen für Gartenpools Bypass-Lösungen für Solar- oder Heizkreise Verteilerkreise in Technikräumen von Poolanlagen Leitungssysteme mit Wellschlauch 38 und passenden Adaptern Geeignete Pooltypen und Einsatzorte Der 3-Wege-Solar-Motorhahn 50 mm PVC T1-Kugel eignet sich für Druckleitungen mit 50-mm-Rohren und kompatiblen Wellschläuchen in Pool- und Solaranlagen. Einbaupools mit PVC-U-Rohrleitung 50 mm Gartenpools mit PE-HD-Solarleitungen der Serie 50 Poolanlagen mit Solarabsorbern auf Dach, Carport oder im Garten Technikräume und Technikschächte mit Solarsteuerung Pflege und Reinigung Der Motorhahn ist weitgehend wartungsarm, profitiert aber von einem sauberen, trockenen und geschützten Einbauort 🙂. Regelmäßig Sichtprüfung auf Undichtigkeiten und Beschädigungen durchführen Gehäuse bei Bedarf mit weichem, leicht feuchtem Tuch reinigen Keine aggressiven Reinigungsmittel oder Hochdruckreiniger verwenden Elektrische Anschlüsse, Kabel und Verschraubungen regelmäßig kontrollieren FAQ zu 3-Wege-Solar-Motorhahn 50 mm PVC T1-Kugel Frage: Für welche Anwendungen ist der 3-Wege-Solar-Motorhahn 50 mm PVC T1-Kugel geeignet? Antwort: Er ist für Solar- und Poolleitungen mit 50-mm-Rohren ausgelegt und wird meist zur Verteilung von Wasserströmen zwischen Solarabsorber, Bypass und Poolleitung eingesetzt. Frage: Wie wird der Motorhahn elektrisch betrieben? Antwort: Das Motorventil ist Multi-Voltage-fähig und arbeitet mit 24 bis 240 Volt Wechselspannung sowie 24 bis 135 Volt Gleichspannung. Die Ansteuerung erfolgt in der Regel über einen Solarcontroller oder eine Poolsteuerung. Frage: Wie funktioniert die manuelle Notbetätigung? Antwort: Stelle zuerst den seitlichen Umschalthebel auf „manuell“. Danach kannst du die Ventilstellung über das große Handrad von Hand verändern und so die Strömungswege einstellen. Frage: Ist der 3-Wege-Solar-Motorhahn für den Außenbereich geeignet? Antwort: Der Einsatz im Außenbereich ist möglich. Wegen der mittleren UV-Beständigkeit und der Elektrik empfiehlt sich ein geschützter Einbau, etwa im Technikschacht oder Technikraum. Frage: Zu welchen Rohrleitungs-Serien passt das Motorventil? Antwort: Es ist für die Serien PE-HD 50, PVC-U 50 und Wellschlauch 38 ausgelegt und kann über Verschraubungen, Klebungen oder passende Adapter in die Leitung eingebunden werden.
