3-Wege-Motor-Kugelventil ECO 63mm PVC, 230 VAC

Die iQntrol-S2 Solarsteuerung mit großer Digitalanzeige regelt die Solar-Poolheizung zuverlässig und schützt dein Schwimmbad vor Überhitzung. Ideal für private Gartenpools und kompakte Schwimmbadanlagen. Die iQntrol-S2 Solarsteuerung gehört zur Schwimmbadtechnik für solarbetriebene Poolheizungen. Sie erfasst die Temperaturen an Kollektor und Becken und schaltet die Pumpe oder ein Ventil abhängig von der eingestellten Differenztemperatur. Das Gerät sitzt in einem servicefreundlichen Steckgehäuse mit Montagesockel. Die Montage erfolgt wahlweise an der Wand oder auf einer Hutschiene. Zwei potentialfreie Wechselkontakte erlauben die Ansteuerung einer Umwälzpumpe sowie eines Motor- oder Magnetventils. Die Differenztemperatur ist von 1 °C bis 12 °C einstellbar, die Maximaltemperaturbegrenzung von 20 °C bis 40 °C. Über einen Schalter wählst du zwischen Hand-, Aus- und Automatikbetrieb. Zwei Temperaturfühler und eine Tauchhülse 1/2" sind im Lieferumfang enthalten. Produktkategorie: Solarsteuerung für Poolheizung Messbereich: Differenztemperatur 1–12 °C, Maximaltemperatur 20–40 °C Betriebsarten: Hand / Aus / Automatik Kontakte: 2 potentialfreie Wechselkontakte für Pumpe und Motor- oder Magnetventil Montage: Wandmontage oder Hutschiene mit Montagesockel Gehäuse: servicefreundliches Steckgehäuse Abmessungen: nicht angegeben Gewicht: nicht angegeben Farbe: nicht angegeben Lieferumfang: iQntrol-S2 Solarsteuerung, 2 Temperaturfühler, Tauchhülse 1/2", Montagesockel Eigenschaften und Aufbau von iQntrol-S2 Solarsteuerung mit Digitalanzeige für Pool Die Steuerung kombiniert einen klar ablesbaren Digitalanzeiger mit einer kompakten Elektronik im Steckgehäuse. Über den Frontschalter stellst du die gewünschte Betriebsart ein und nutzt die Temperatureinstellungen für einen angepassten Poolbetrieb. Große Digitalanzeige für schnelle Kontrolle der Betriebstemperaturen Einstellbare Differenztemperatur von 1–12 °C für flexible Regelung Maximaltemperaturbegrenzung von 20–40 °C zum Schutz des Poolwassers Drei Betriebsarten: Hand, Aus und Automatik für situationsgerechten Einsatz Zwei potentialfreie Wechselkontakte zur Steuerung von Pumpe und Ventil Servicefreundliches Steckgehäuse mit Montagesockel für einfache Montage Inklusive zwei Temperaturfühlern und Tauchhülse 1/2" Anwendung von iQntrol-S2 Solarsteuerung mit Digitalanzeige für Pool im Poolalltag Die iQntrol-S2 wird zwischen Temperaturfühlern und den angeschlossenen Verbrauchern der Solar-Poolheizung installiert. Sie vergleicht die gemessenen Temperaturen und schaltet die Pumpe oder das Ventil, sobald die eingestellte Differenztemperatur erreicht wird. Temperaturfühler am Solarkollektor und am Becken anbringen Steuerung auf dem Montagesockel an Wand oder Hutschiene befestigen Pumpe und Motor- oder Magnetventil an die Wechselkontakte anschließen Differenztemperatur und Maximaltemperatur nach Wunsch einstellen Betriebsart Hand, Aus oder Automatik wählen und Anlage in Betrieb nehmen Einsatzbereiche und Vorteile von iQntrol-S2 Solarsteuerung mit Digitalanzeige für Pool Die Steuerung eignet sich für solarbeheizte Schwimmbecken im privaten und gewerblichen Bereich. Sie hilft, die verfügbare Sonnenenergie effizient zu nutzen und gleichzeitig die Wassertemperatur im gewünschten Bereich zu halten. Besonders vorteilhaft ist der kombinierte Einsatz mit Solarabsorbern oder Kollektoren, bei denen die Pumpenlaufzeit bedarfsgerecht geregelt werden soll. So bleibt die Anlage übersichtlich und energiesparend. Gartenpools mit Solarabsorbern auf Dach oder Garagendach Einbaupools mit seitlich montierten Solarkollektoren Kompakte Schwimmbadanlagen in Pensionen und kleinen Hotels Wellnessbereiche mit beheizten Becken und Solarunterstützung Geeignete Pooltypen und Oberflächen Da die iQntrol-S2 Solarsteuerung nur die Heizungsanlage regelt und nicht mit dem Poolwasser in Berührung kommt, ist sie für praktisch alle Pooltypen und Beckenoberflächen geeignet. Aufstellpools mit Folienauskleidung Einbaupools aus Beton mit Beschichtung GFK-Becken und Fertigpools Edelstahlbecken Innen- und Außenschwimmbecken mit Solarbeheizung Pflege und Reinigung Die Pflege der iQntrol-S2 beschränkt sich auf Sichtkontrollen und das Sauberhalten des Gehäuses. Elektrische Arbeiten sollten nur von Fachkräften durchgeführt werden. Gehäuse trocken und frei von Spritzwasser montieren Gehäuseoberfläche gelegentlich mit trockenem Tuch reinigen Kabelverbindungen und Fühlerleitungen regelmäßig auf festen Sitz prüfen Keine aggressiven Reinigungsmittel oder Hochdruckreiniger verwenden FAQ zu iQntrol-S2 Solarsteuerung mit Digitalanzeige für Pool Frage: Für welche Poolanlagen ist die iQntrol-S2 Solarsteuerung geeignet? Antwort: Die Steuerung ist für solarbeheizte Schwimmbecken konzipiert, bei denen Pumpe und gegebenenfalls ein Motor- oder Magnetventil temperaturabhängig geschaltet werden sollen. Frage: Kann ich mit der iQntrol-S2 die Poolpumpe auch manuell einschalten? Antwort: Ja, über den Schalter wählst du den Handbetrieb. So lässt sich die angeschlossene Pumpe unabhängig von der Temperaturregelung betreiben. Frage: Welche Temperaturbereiche kann ich einstellen? Antwort: Die Differenztemperatur ist von 1–12 °C einstellbar, die Maximaltemperaturbegrenzung für das Poolwasser von 20–40 °C. Frage: Was gehört zum Lieferumfang der iQntrol-S2 Solarsteuerung? Antwort: Enthalten sind die Steuerung im Steckgehäuse, zwei Temperaturfühler, eine Tauchhülse 1/2" sowie der Montagesockel zur Befestigung. Frage: Darf die Montage selbst durchgeführt werden? Antwort: Die mechanische Befestigung ist einfach möglich, der elektrische Anschluss sollte aus Sicherheitsgründen durch eine Elektrofachkraft erfolgen.

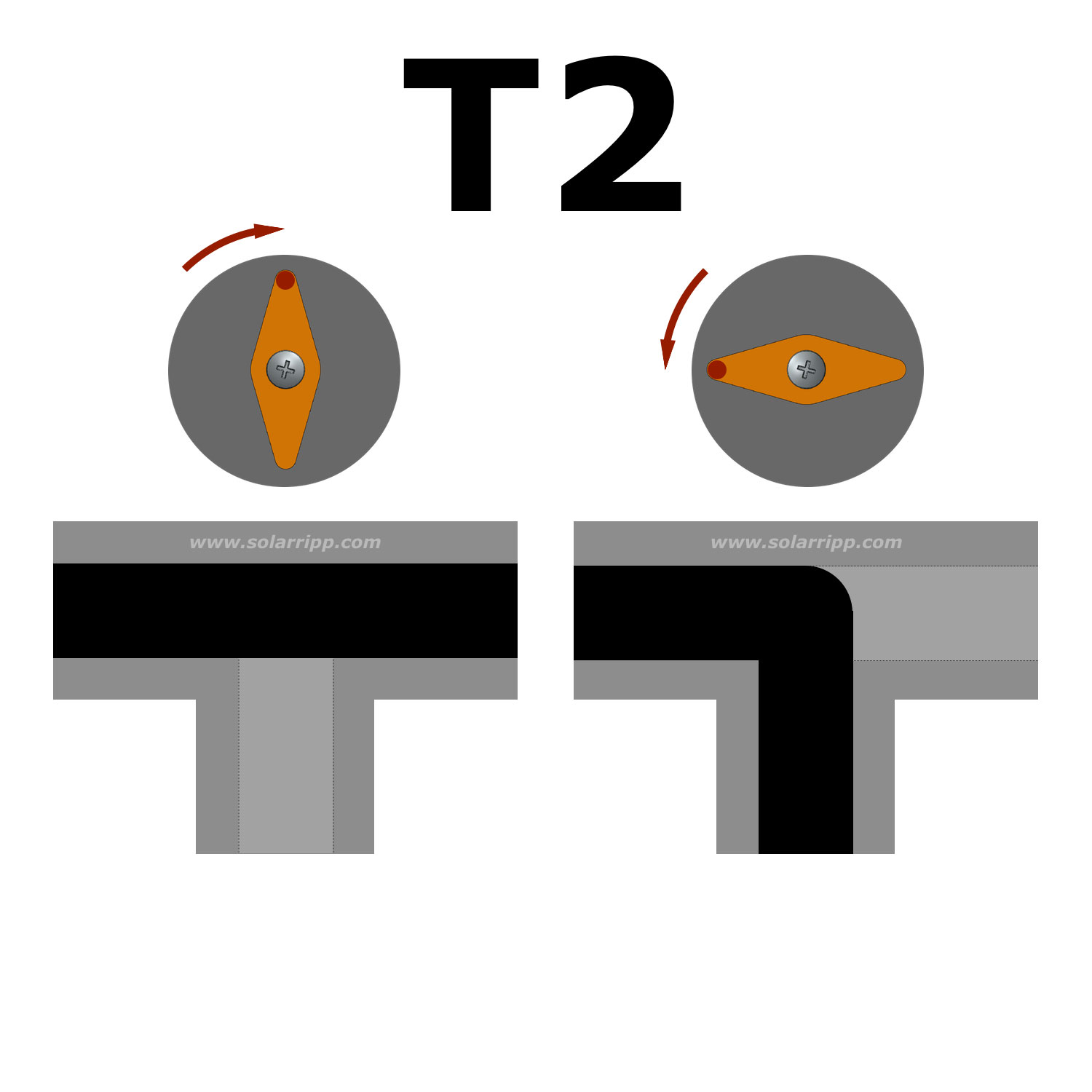

3-Wege-Solar-Motorhahn 63 mm aus PVC mit T2-Kugel für die automatische Verteilung von Wasserströmen zwischen Solarabsorber, Bypass und Poolleitung 💧. Motorventil für Solarcontroller und Schwimmbadtechnik mit 63-mm-Druckleitungen. Der 3-Wege-Solar-Motorhahn (Motorventil) 63 mm PVC (T2-Kugel) ist ein elektrisch angetriebener Motor-Kugelhahn mit Nenndruck 16 bar. Er ist auf Rohrleitungssysteme der Serien PE-HD 63 und PVC-U 63 in Pool- und Solaranlagen ausgelegt. Der Antrieb verfährt die Kugel zwischen 0° und 90°, zeigt den Betriebszustand über eine mehrfarbige LED an und stellt die Ventilstellung visuell dar. Eine innere Gehäuseheizung reduziert Kondensationsbildung, und über ein großes Handrad ist eine manuelle Notbetätigung möglich, sobald der seitliche Hebel auf „manuell“ steht ☀️. Technische Daten im Überblick Messbereich: nicht angegeben Abmessungen: Rohranschluss 63 mm, Serien PE-HD 63 / PVC-U 63 Gewicht: nicht angegeben Material: PVC-U Ventil, Kunststoffgehäuse Antrieb Farbe: mehrfarbig Montage: Gewinde/Verschraubung, Stumpfschweißen, PVC-U Klebung, elektrischer Anschluss Lieferumfang: 3-Wege-Solar-Motorhahn 63 mm PVC mit Elektroantrieb Druckstufe (Nenndruck): 16 bar Betriebstemperatur: -20 °C bis +70 °C Versorgungsspannung: Multi-Voltage 24–240 VAC (50–60 Hz), 24–135 VDC Stromaufnahme: max. 2 A bei max. Drehmoment Leistungsaufnahme: ca. 31–46 W Schaltzeit: ca. 9 s für 90°-Drehung Ventilstellung: 0° / 90°, visuelle Positionsanzeige Kugel-Ausführung: T2-Kugel (3-Wege-T-Kugel) Produktart: Elektrische Komponente, Motorventil / Motor-Kugelhahn Solarcontroller-Zubehör: Motorventil für Solarsteuerungen Rohrleitungs-Serie: Serie PE-HD 63, Serie PVC-U 63 Verbindungstyp: Gewinde/Verschraubung, Stumpfschweißen, Klebung (PVC-U), elektrisch UV-Beständigkeit: mittel, geschützte Montage empfohlen Eigenschaften und Aufbau von 3-Wege-Solar-Motorhahn 63 mm PVC T2-Kugel Der 3-Wege-Solar-Motorhahn 63 mm PVC T2-Kugel verbindet ein 3-Wege-Kugelventil mit T2-Bohrung und einen kompakten Elektroantrieb mit Multi-Voltage-Technik. 3-Wege-Motorventil mit T2-Kugel für definierte Verteilung von Wasserströmen Nenndruck 16 bar für gängige Pool- und Solaranwendungen Mehrfarbige LED für die Anzeige des Betriebszustands Innere Gehäuseheizung zur Verringerung von Kondensationsbildung Visuelle Anzeige der Kugelstellung in 0°- und 90°-Position Manuelle Notbetätigung über großes Handrad nach Umschalten auf „manuell“ Niedriger Stromverbrauch bei kurzer Umschaltzeit Ausgelegt für 63-mm-Druckleitungen in Pool- und Solarkreisen Anwendung von 3-Wege-Solar-Motorhahn 63 mm PVC T2-Kugel im Poolalltag Du setzt dieses Solar-Motorventil ein, um Wasserströme zwischen Solarabsorber, Bypass und Rücklauf zum Pool automatisiert zu steuern 🔧. Motorhahn in die 63-mm-Rohrleitung integrieren und fachgerecht abdichten Elektrischen Anschluss an Solarcontroller oder Poolsteuerung herstellen Ventilstellungen über das Steuergerät anfahren lassen Für Handbetrieb Hebel auf „manuell“ stellen und das Handrad nutzen Einsatzbereiche und Vorteile von 3-Wege-Solar-Motorhahn 63 mm PVC T2-Kugel Der Motorhahn ist für Solar- und Poolleitungen größerer Anlagen konzipiert. Er unterstützt eine definierte Verteilung und Umlenkung von Wasserströmen in der Schwimmbadtechnik. Die T2-Kugel ermöglicht verschiedene Schaltbilder, zum Beispiel zur Aufteilung oder Bündelung von Leitungswegen in Solar- und Bypasskreisen. Solarabsorber-Anlagen für größere Gartenpools Bypass-Leitungen für Solar- oder Heizkreise Verteilerstrecken in Technikräumen von Schwimmbädern Leitungssysteme in Hotel- und Gemeinschaftspools Geeignete Pooltypen und Einsatzorte Der 3-Wege-Solar-Motorhahn 63 mm PVC T2-Kugel eignet sich für Druckleitungen mit 63-mm-Rohren in Pool- und Solarsystemen. Einbaupools mit PVC-U-Rohrleitung 63 mm Gartenpools mit PE-HD-Solarleitungen der Serie 63 Poolanlagen mit Dach-, Carport- oder Freiflächen-Solarabsorbern Technikräume und Technikschächte mit zentraler Solarsteuerung Pflege und Reinigung Der Solar-Motorhahn ist nahezu wartungsarm. Ein sauberer, trockener und geschützter Einbauort erhöht die Lebensdauer von Ventil und Antrieb 🙂. Regelmäßig Sichtprüfung auf Undichtigkeiten und äußere Beschädigungen Gehäuse bei Bedarf mit weichem, leicht feuchtem Tuch reinigen Keine aggressiven Reinigungsmittel oder Hochdruckreiniger verwenden Elektrische Anschlüsse, Kabel und Verschraubungen in Intervallen prüfen FAQ zu 3-Wege-Solar-Motorhahn 63 mm PVC T2-Kugel Frage: Für welche Anwendungen ist der 3-Wege-Solar-Motorhahn 63 mm PVC T2-Kugel geeignet? Antwort: Er ist für Solar- und Poolleitungen mit 63-mm-Rohren vorgesehen und verteilt Wasserströme zwischen Solarabsorber, Bypass, Poolleitung und weiteren Strängen je nach Hydraulikplanung. Frage: Wie wird das Motorventil elektrisch betrieben? Antwort: Das Ventil ist Multi-Voltage-fähig und arbeitet mit 24 bis 240 Volt Wechselspannung (50–60 Hz) sowie 24 bis 135 Volt Gleichspannung. Die Ansteuerung erfolgt in der Regel über einen Solarcontroller oder eine Poolsteuerung. Frage: Wie funktioniert die manuelle Notbetätigung? Antwort: Stelle zuerst den seitlichen Umschalthebel auf „manuell“. Danach kannst du die Ventilstellung über das große Handrad von Hand verändern und den Strömungsweg anpassen. Frage: Ist der 3-Wege-Solar-Motorhahn für den Außenbereich geeignet? Antwort: Der Einsatz im Außenbereich ist möglich. Wegen der mittleren UV-Beständigkeit und der elektrischen Komponenten wird ein geschützter Einbau, etwa im Technikschacht oder Technikraum, empfohlen. Frage: Mit welchen Rohrleitungs-Serien ist das Motorventil kompatibel? Antwort: Es ist auf die Serien PE-HD 63 und PVC-U 63 ausgelegt und wird je nach Anlage über Verschraubungen, Klebungen oder passende Adapter in die Rohrleitung eingebunden.

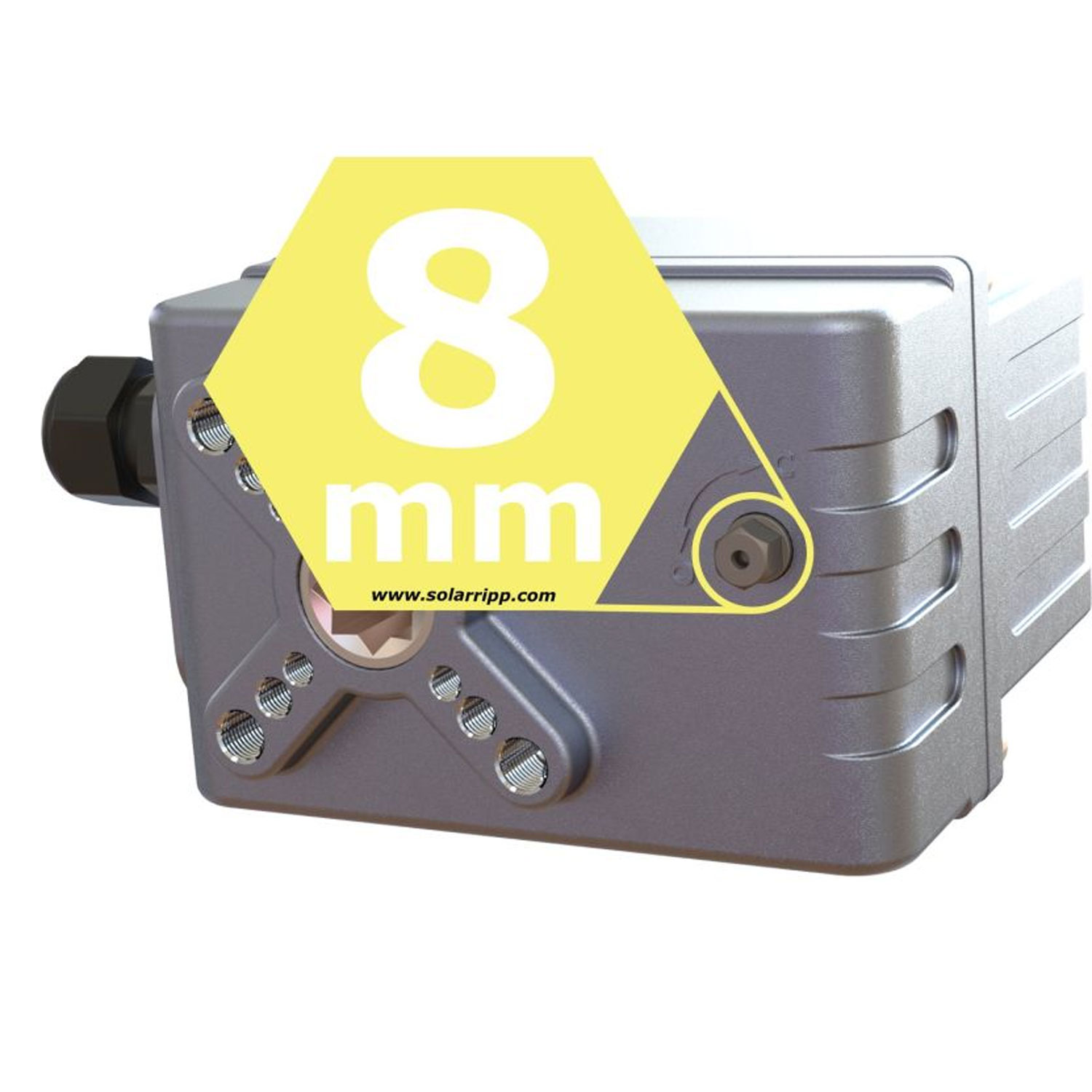

3-Wege-Motor-Kugelventil ECO 63 mm aus PVC, 230 V, für Pool- und Solarleitungen 💧. Es verteilt Wasserströme automatisiert und eignet sich ideal für Schwimmbadtechnik und Solarcontroller-Zubehör. Das 3-Wege-Motor-Kugelventil ECO 63 mm PVC, 230 VAC, ist ein elektrisch angetriebener Motor-Kugelhahn der Druckstufe 16 bar. Es ist für Rohrleitungssysteme der Serien PE-HD 63 und PVC-U 63 ausgelegt und eignet sich für Druckleitungen in Pool- und Solaranlagen ⚙️. Der Antrieb arbeitet mit 230 VAC / 50 Hz, verfährt die Kugel zwischen 0° und 90° und bietet eine visuelle Positionsanzeige. Eine innere Gehäuseheizung reduziert Kondensationsbildung, die manuelle Notbetätigung erfolgt im stromlosen Zustand über einen 8-mm-Sechskantschlüssel an der Motor-Unterseite 🔧. Technische Daten im Überblick Messbereich: nicht angegeben Abmessungen: Rohranschluss 63 mm, Serie PE-HD 63 / PVC-U 63 Gewicht: nicht angegeben Material: PVC-U Ventil, Kunststoffgehäuse Antrieb Farbe: mehrfarbig Montage: Gewinde/Verschraubung, Stumpfschweißen, PVC-U Klebung, elektrischer Anschluss Lieferumfang: 3-Wege-Motor-Kugelventil ECO 63 mm PVC mit Elektroantrieb Druckstufe (Nenndruck): 16 bar Betriebstemperatur: -25 °C bis +60 °C Versorgungsspannung: 230 VAC / 50 Hz Stromstärke: ca. 0,18 A Leistungsaufnahme: ca. 7 W Drehmoment: ca. 49 Nm Schaltzeit: ca. 20 s für 90°-Drehung Schutzart: IP67 Ventilstellung: 0° / 90°, visuelle Positionsanzeige Kugel-Ausführung: L-Kugel, T-Kugel, T1-Kugel, T2-Kugel Produktart: Elektrische Komponente, Motorventil / Motor-Kugelhahn, 3-Wege Solarcontroller-Zubehör: Motorventil für Solarsteuerungen Optionales Zubehör: Einlegeteile für PE-HD zum Schweißen Weitere Abmessungen: System auch mit DN40/d50 und DN50/d63 in 2- und 3-Wege-Version verfügbar UV-Beständigkeit: mittel, geschützte Montage empfohlen Eigenschaften und Aufbau von 3-Wege-Motor-Kugelventil ECO 63 mm PVC, 230 V Das 3-Wege-Motor-Kugelventil ECO 63 mm PVC, 230 V, kombiniert ein 3-Wege-Kugelventil mit wählbaren Kugel-Ausführungen und einem kompakten Elektroantrieb. Es ist für Druckleitungen mit 63-mm-Rohren in Pool- und Solaranlagen konzipiert. 3-Wege-Motor-Kugelventil für 63-mm-PVC-U- und PE-HD-Leitungen Druckstufe 16 bar für gängige Pool- und Solaranwendungen Kugeltypen L, T, T1 und T2 für unterschiedliche Hydraulikschemata Innere Gehäuseheizung zur Reduzierung von Kondenswasserbildung Visuelle Positionsanzeige für 0°- und 90°-Stellung Schutzart IP67 für Innen- und geschützte Außenmontage Manuelle Notbetätigung mit 8-mm-Sechskantschlüssel im stromlosen Zustand Niedrige Leistungsaufnahme von ca. 7 W Anwendung von 3-Wege-Motor-Kugelventil ECO 63 mm PVC, 230 V im Poolalltag Du setzt dieses 3-Wege-Motorventil ein, um Wasserströme in Pool- und Solarleitungen automatisiert zu verteilen oder umzuleiten. Es unterstützt dich bei der Steuerung von Solarabsorbern, Bypass-Leitungen und Verteilerkreisen in der Schwimmbadtechnik ☀️. Ventil in die 63-mm-Rohrleitung einbauen und mechanisch abdichten Elektrischen Anschluss an 230 VAC / 50 Hz fachgerecht herstellen Kugel-Ausführung passend zur gewünschten Strömungsführung auswählen Steuerung über Poolsteuerung, Solarcontroller oder Schaltgerät vornehmen Im stromlosen Zustand über den Sechskant an der Motor-Unterseite manuell betätigen Einsatzbereiche und Vorteile von 3-Wege-Motor-Kugelventil ECO 63 mm PVC, 230 V Das Ventil ist für den Einsatz in Technikräumen, Solarkreisen und Verteilerleitungen größerer Poolanlagen ausgelegt. Es ermöglicht eine klare, reproduzierbare Umschaltung zwischen mehreren Leitungswegen. Durch die Auswahl verschiedener Kugeltypen kannst du Leitungen verbinden, trennen oder umlenken und die Hydraulik deiner Anlage gezielt anpassen. Solarabsorber-Anlagen für größere Gartenpools Verteilerleitungen in Schwimmbadtechnikräumen Bypass-Lösungen für Wärmetauscher oder Heizkreise Leitungssysteme in Hotel- und Gemeinschaftspools Geeignete Pooltypen und Einsatzorte Das 3-Wege-Motor-Kugelventil ECO 63 mm PVC, 230 V, ist für Druckleitungen mit 63-mm-Rohren in Pool- und Solaranlagen vorgesehen. Es eignet sich für Innenpools, Außenpools und kombinierte Anlagen mit zentralem Technikbereich. Einbaupools mit PVC-U-Rohrleitung 63 mm Gartenpools mit PE-HD-Leitungen der Serie 63 Poolanlagen mit Solarabsorbern und groß dimensionierten Leitungen Technikräume und Technikschächte mit 3-Wege-Verteilung Pflege und Reinigung Das Motorventil ist weitgehend wartungsarm. Ein sauberer, trockener und möglichst geschützter Montageort unterstützt die Lebensdauer des Antriebs und der elektrischen Komponenten 🌊. Regelmäßig Sichtprüfung auf Undichtigkeiten und mechanische Schäden Gehäuse mit weichem, leicht feuchtem Tuch reinigen Keine aggressiven Reinigungsmittel oder Hochdruckreiniger verwenden Kabel, Stecker und Verschraubungen regelmäßig kontrollieren FAQ zu 3-Wege-Motor-Kugelventil ECO 63 mm PVC, 230 V Frage: Für welche Anwendungen ist das 3-Wege-Motor-Kugelventil ECO 63 mm PVC, 230 V geeignet? Antwort: Es eignet sich für Pool- und Solarleitungen mit 63-mm-Rohren, zum Beispiel für Solarabsorber, Bypass-Leitungen, Verteilerkreise und andere 3-Wege-Schaltungen in der Schwimmbadtechnik. Frage: Welche Kugel-Ausführungen stehen beim ECO 63 mm zur Verfügung? Antwort: Du kannst zwischen L-Kugel, T-Kugel, T1-Kugel und T2-Kugel wählen. So passt du die hydraulische Verschaltung an die gewünschte Strömungsführung deiner Anlage an. Frage: Wie erfolgt die manuelle Notbetätigung des Ventils? Antwort: Im stromlosen Zustand lässt sich das Ventil mit einem 8-mm-Sechskantschlüssel an der Motor-Unterseite verstellen. So kannst du die Ventilstellung von Hand anpassen. Frage: Ist das Ventil für den Einsatz im Außenbereich geeignet? Antwort: Durch die Schutzart IP67 ist der Antrieb gegen Staub und zeitweiliges Untertauchen geschützt. Wegen der mittleren UV-Beständigkeit ist eine geschützte Montage, etwa im Technikschacht oder in einer Technikbox, empfehlenswert. Frage: Gibt es passende Ausführungen für andere Rohrdurchmesser? Antwort: Zum System gehören weitere Größen wie DN40/d50 und DN50/d63 in Zwei-Wege- und Drei-Wege-Version. Andere Abmessungen sowie PE-HD-Einlegeteile zum Schweißen sind als Zubehör beziehungsweise auf Anfrage erhältlich.
